برق اضطراری آسانسور؛ تفاوت ARD، UPS و موتور برق
نخستین سؤال مدیر ساختمان نباید «چند کیلووات بخرم؟» باشد؛ باید بپرسد «در خاموشی چه عملکردی می‌خواهم؟». نجات یک‌باره مسافر، چند سفر محدود برای سالمند یا فرد کم‌توان، و ادامه سرویس یک ساختمان پرتردد سه پروژه متفاوت‌اند. هرکدام منبع، کنترل، باتری، حفاظت و آزمون متفاوتی می‌خواهند.
ARD، UPS و موتور برق سه پاسخ به سه نیاز متفاوت‌اند
ایمنی آسانسور به مجموعه‌ای از قطعات و منطق‌های کنترلی وابسته است؛ منبع برق خارجی نباید ترتیب ایمن توقف، ترمز، بازشدن در و بازگشت برق شهر را مختل کند. اتحادیه اروپا نیز در معرفی چارچوب ایمنی آسانسورها و قطعات ایمنی بر حفاظت کاربران و کارکنان نگهداری تأکید می‌کند. انطباق دقیق پروژه باید با مقررات محل نصب و شرکت دارای صلاحیت آسانسور بررسی شود.
قبل از انتخاب منبع برق، این ۱۲ داده را جمع کنید

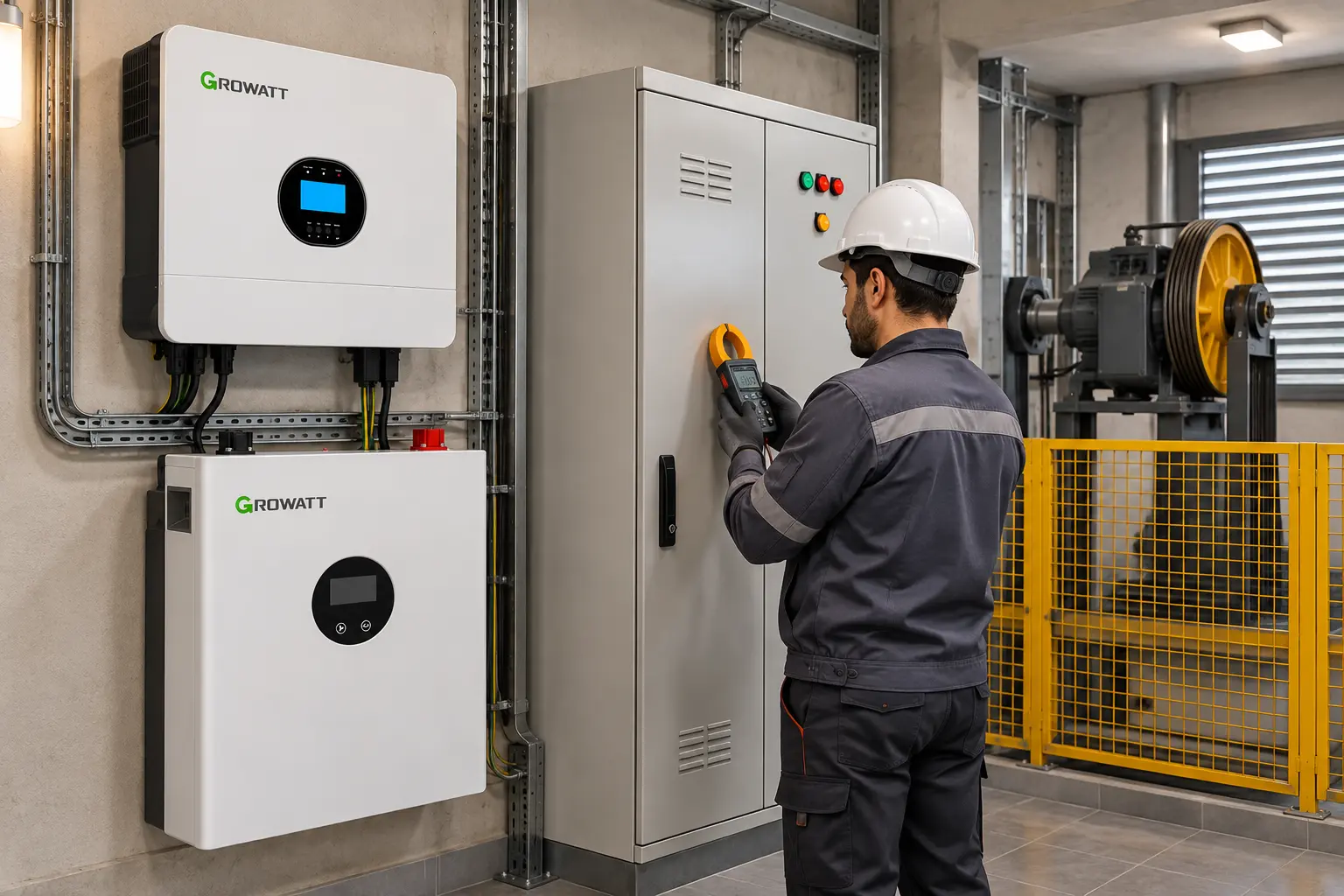

بهترین نقطه شروع، دریافت نقشه تک‌خطی، دفترچه تابلو فرمان و مشخصات موتور و درایو از شرکت سرویس آسانسور است. اگر بعضی داده‌ها موجود نیست، اندازه‌گیری باید توسط تکنسین واجد صلاحیت و با روش ایمن انجام شود.
- نوع آسانسور: کششی گیربکسی، کششی گیرلس، هیدرولیک یا معماری دیگر.
- تک‌فاز یا سه‌فاز بودن ورودی و ولتاژ و فرکانس نامی.
- مدل کامل تابلو فرمان، اینورتر/درایو و موتور.
- توان و جریان ورودی نامی و حداکثر کل سامانه، نه فقط توان مکانیکی موتور.
- ظرفیت آسانسور، سرعت، تعداد توقف‌ها و ارتفاع مسیر.
- نوع ترمز و توان مصرفی مدار ترمز.
- مصرف موتور در، روشنایی کابین، فن، کنترلر و ارتباط اضطراری.
- رفتار راه‌اندازی و منحنی اضافه‌بار درایو.
- وجود یا نبود انرژی برگشتی هنگام کاهش سرعت یا حرکت با بار نامتعادل.
- عملکرد فعلی ARD و سلامت باتری‌های آن.
- هدف پروژه: نجات یک‌باره، تعداد سفر محدود یا ادامه سرویس.
- بارهای دیگری که همراه آسانسور روی منبع اضطراری قرار می‌گیرند.
راهنمای تخصصی سازنده درایو بر اطلاعات همان مدل اولویت دارد. برای نمونه، بخش راهنماهای مهندسی Nidec Drives راهنمای کاربردی درایو آسانسور را جدا از راهنماهای عمومی منتشر می‌کند؛ این جداسازی نشان می‌دهد که رفتار آسانسور را نباید مثل یک مصرف‌کننده ساده مقاومتی دید.
روش انتخاب برق اضطراری آسانسور، مرحله‌به‌مرحله
آیا فقط تخلیه افراد می‌خواهید یا آسانسور باید پس از نجات دوباره آماده سفر باشد؟ تعداد سفر و مدت قطعی مورد انتظار را مشخص کنید.
سازگاری ARD، ورودی اضطراری تابلو، ترتیب انتقال، بازگشت برق و محدودیت‌های گارانتی را از سازنده یا شرکت نگهدارنده بگیرید.
UPS و ژنراتور معمولاً با kVA نیز معرفی می‌شوند. توان اکتیو، ضریب توان و اعوجاج جریان درایو باید با مشخصات منبع مقایسه شود؛ تبدیل عمومی kW به kVA برای همه آسانسورها معتبر نیست.
عدد نامی دستگاه کافی نیست. مدت و درصد اضافه‌بار مجاز، محدودیت جریان، نحوه راه‌اندازی درایو و بیشترین حالت بارگذاری باید تطبیق داده شوند.
برخی آسانسورها در بخش‌هایی از حرکت می‌توانند انرژی را به باس یا منبع برگردانند. UPS، اینورتر، مقاومت ترمز یا معماری DC باید مطابق طراحی سازنده این وضعیت را مدیریت کند.
برای ARD، انرژی یک عملیات نجات و ذخیره آماده‌به‌کار مهم است. برای ادامه سرویس، انرژی هر سفر، تعداد سفر و سایر بارها را لحاظ کنید.
قطع و بازگشت برق، توقف ایمن، جهت حرکت، بازشدن در، خطاها و وضعیت باتری باید با حضور شرکت آسانسور و برق‌کار متخصص آزمایش و مستند شوند.
باتری آسانسور را با «تعداد سفر» حساب کنیم یا «زمان»؟
برای آسانسور، زمان خاموشی به‌تنهایی شاخص خوبی نیست؛ سامانه ممکن است بیشتر زمان را بی‌حرکت باشد و در چند بازه کوتاه توان بالایی بخواهد. بنابراین اندازه‌گیری انرژی یک چرخه کامل و تعداد چرخه موردنیاز معمولاً از ضرب توان نامی موتور در ساعت دقیق‌تر است.
مثال آموزشی، نه پیشنهاد خرید
فرض کنید اندازه‌گیری فنی نشان دهد یک چرخه تعریف‌شده آسانسور در شرایط آزمایش ۰٫۱۵ کیلووات‌ساعت انرژی AC می‌گیرد و ساختمان شش چرخه محدود می‌خواهد. انرژی پایه حرکت در این مثال فرضی ۰٫۹ کیلووات‌ساعت است:
این عدد هنوز ظرفیت نهایی باتری نیست. مصرف آماده‌به‌کار، راندمان UPS، محدودیت انرژی قابل‌استفاده، افت دما، عمر باتری، حاشیه نجات و بدترین جهت حرکت باید اضافه شوند. همین مثال برای آسانسور دیگر، طبقه بیشتر یا بار متفاوت قابل تعمیم مستقیم نیست.
برای برآورد بارهای عمومی ساختمان مانند روشنایی راهرو، دوربین، مودم و پمپ می‌توانید از محاسبه‌گر برق اضطراری ابزار انرژی استفاده کنید؛ اما آسانسور باید جداگانه و با داده شرکت سرویس سایز شود.
آسانسور کششی، گیرلس و هیدرولیک یک رفتار ندارند
| نوع سامانه | نکته طراحی در خاموشی | سؤال ضروری |
|---|---|---|
| کششی با گیربکس | موتور، درایو یا کنتاکتورها، ترمز و تعادل کابین بر توان موردنیاز اثر دارند. | رفتار راه‌اندازی و جهت کم‌مصرف نجات چگونه تعیین می‌شود؟ |
| کششی گیرلس با VVVF | سازگاری درایو، باس DC، ترمز و انرژی برگشتی باید بررسی شود. | منبع خارجی می‌تواند انرژی بازگشتی و کنترل دور را مدیریت کند؟ |
| هیدرولیک | حرکت رو به بالا معمولاً به پمپ نیاز دارد؛ منطق پایین‌آوردن می‌تواند متفاوت باشد. | عملیات نجات در همین مدل با شیر، باتری یا موتور چگونه انجام می‌شود؟ |
| چند آسانسور در یک ساختمان | ممکن است فقط یک آسانسور منتخب و با توالی مشخص روی برق اضطراری قرار گیرد. | اولویت، اینترلاک و جلوگیری از استارت هم‌زمان چگونه اجرا می‌شود؟ |
نتیجه مهم این است که حتی دو آسانسور با موتورهای هم‌نام می‌توانند به‌دلیل نوع درایو، ظرفیت، سرعت، تعداد طبقات و منطق کنترل، منبع اضطراری متفاوتی بخواهند.
چهار سناریوی واقعی برای مدیر ساختمان
آپارتمان معمولی؛ هدف فقط تخلیه ایمن
اول سلامت و سازگاری ARD موجود را بررسی کنید. اگر سیستم فقط یک عملیات نجات انجام می‌دهد، باتری و شارژر آن باید طبق برنامه شرکت نگهدارنده آزمایش شوند. افزودن یک UPS عمومی بدون هماهنگی می‌تواند منطق نجات را پیچیده کند.
ساختمان دارای سالمند یا فرد کم‌توان
یک عملیات نجات ممکن است نیاز دسترسی پس از قطع برق را پوشش ندهد. تعداد سفر لازم، مدت قطعی و اولویت آسانسور باید در سناریوی بهره‌برداری نوشته و سپس منبع سه‌فاز یا ژنراتور متناسب طراحی شود.
کلینیک، هتل یا ساختمان پرتردد
این پروژه فقط انتخاب باتری نیست. معماری برق اضطراری ساختمان، الزامات محلی، آسانسور منتخب، سیستم اعلام و ارتباط، روشنایی و برنامه مدیریت مسافر باید هماهنگ شوند. تصمیم نهایی به تأیید طراح برق و شرکت آسانسور نیاز دارد.
چند آسانسور با ژنراتور مشترک
راه‌اندازی هم‌زمان می‌تواند ژنراتور را دچار افت ولتاژ یا فرکانس کند. کنترل توالی، بارزدایی، زمان گرم‌شدن ژنراتور و انتخاب یک آسانسور اولویت‌دار باید در تابلو ATS و منطق ساختمان دیده شود.
آیا پکیج‌های ابزار انرژی برای آسانسور مناسب‌اند؟
پکیج‌های آماده ابزار انرژی در ساختار پایه برای بارهای ضروری تک‌فاز خانه و کسب‌وکار تعریف شده‌اند؛ بنابراین نباید آن‌ها را بدون طراحی اختصاصی، جایگزین منبع سه‌فاز آسانسور دانست. حتی وقتی توان نامی یک اینورتر به موتور نزدیک است، تعداد فاز، kVA، اضافه‌بار، درایو و انرژی برگشتی می‌تواند استفاده مستقیم را نامناسب کند.
| پکیج موجود | ترکیب اعلام‌شده | کاربرد منطقی در پروژه آسانسور |
|---|---|---|

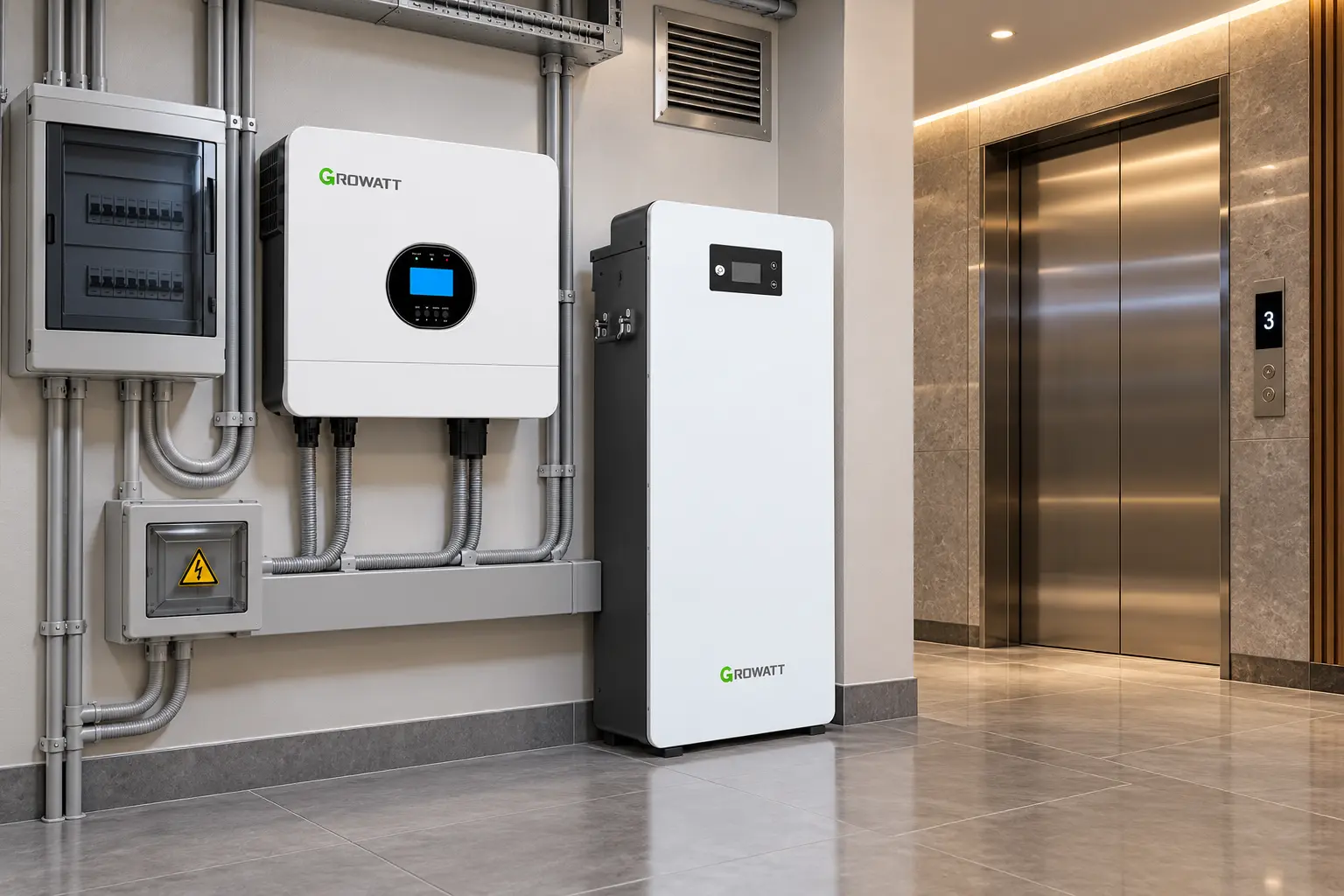

| حدود ۲kW | Growatt SPF 6000 ES Plus یا MARSRIVA MR-SPF6.5K با باتری حدود ۵٫۱۲/۵٫۲۲kWh | بارهای عمومی ساختمان مانند روشنایی، شبکه و دوربین؛ نه تأیید خودکار برای موتور آسانسور |

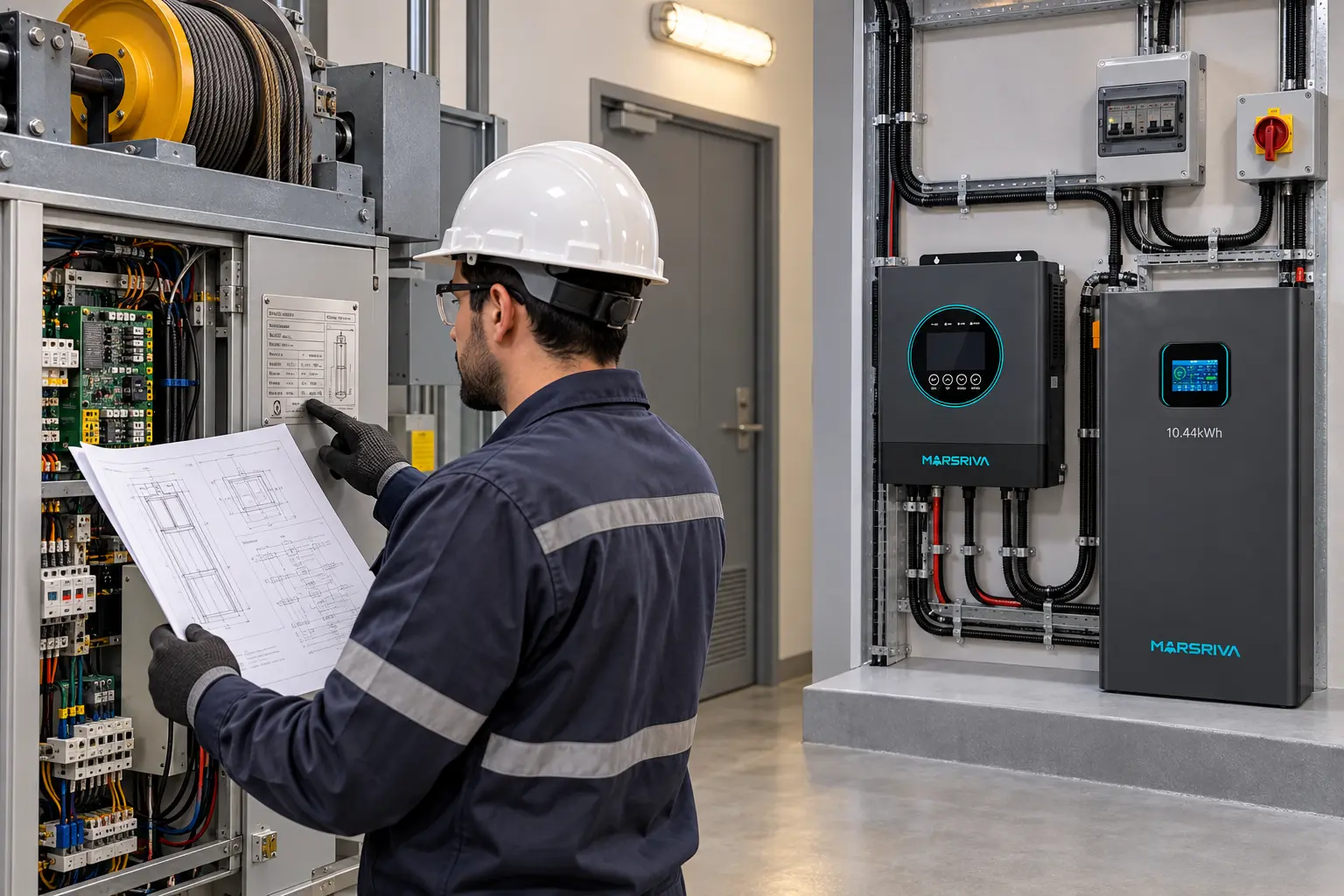

| حدود ۴kW | MARSRIVA 6.5kW با باتری حدود ۱۰٫۴۴kWh | پشتیبانی بارهای ضروری بیشتر؛ اتصال آسانسور فقط پس از طراحی و تأیید کامل |
| حدود ۵٫۵kW | Growatt SPF 6000 ES Plus با HOPE حدود ۱۴٫۳kWh اسمی و ۱۳٫۳kWh قابل‌استفاده | پایه یک پروژه سفارشی بزرگ‌تر؛ ساختار سه‌فاز یا موازی نیازمند طراحی رسمی است |
| حدود ۶kW | Growatt با سه باتری حدود ۵٫۱۲kWh | بانک انرژی ماژولار برای بارهای ساختمان؛ کافی‌بودن برای آسانسور از نام پکیج نتیجه نمی‌شود |
صفحه رسمی Growatt SPF 6000 ES Plus امکان موازی‌سازی تا شش دستگاه را ذکر می‌کند؛ اما تبدیل این قابلیت به سامانه سه‌فاز آسانسور، نیازمند طراحی، تجهیزات سازگار، تنظیمات رسمی و تأیید شرکت آسانسور است. «حدود دو ساعت» در پکیج‌های ابزار انرژی هدف طراحی برای بار پیشنهادی است، نه تضمین زمان کار آسانسور.
برای مشاهده ترکیب‌های عمومی ساختمان، صفحات پکیج برق اضطراری خانگی و پکیج ۲ کیلووات را ببینید. پروژه آسانسور باید جداگانه استعلام فنی شود.
۱۰ اشتباه رایج در برق اضطراری آسانسور
- فرض اینکه ARD همان منبع ادامه سرویس آسانسور است.
- انتخاب UPS فقط از روی kW نوشته‌شده روی موتور.
- نادیده‌گرفتن سه‌فاز بودن آسانسور و تک‌فاز بودن پکیج آماده.
- برابرگرفتن kW، kVA و kWh.
- بی‌توجهی به اضافه‌بار و بیشترین جریان درایو.
- نادیده‌گرفتن انرژی برگشتی و مدار ترمز.
- محاسبه زمان بدون تعداد سفر، مسیر و مصرف آماده‌به‌کار.
- تغییر سیم‌کشی تابلو فرمان بدون تأیید شرکت آسانسور.
- تست‌نکردن بازگشت برق شهر، توقف و بازشدن در.
- اتصال غیراصولی موتور برق به شبکه داخلی ساختمان.
موتور برق آسانسور؛ توان کافی بدون انتقال ایمن کافی نیست
ژنراتور نباید با کابل دوشاخه‌دار یا اتصال دستی غیراصولی به تابلو ساختمان تزریق شود. خطر برگشت برق، برق‌گرفتگی و آسیب تجهیزات وجود دارد. ATS یا کلید انتقال مناسب، اینترلاک، ارت، حفاظت اضافه‌جریان، توالی استارت و اجرای متخصص ضروری‌اند. پس از پایدارشدن ولتاژ و فرکانس، آسانسور باید طبق منطق مورد تأیید وارد مدار شود.
جمع‌بندی؛ اول مشخص کنید «نجات» می‌خواهید یا «ادامه سرویس»
برای بیشتر ساختمان‌ها، بررسی سلامت ARD نخستین گام جلوگیری از محبوس‌شدن است. اگر نیاز فراتر از یک عملیات نجات دارید، توان و باتری باید براساس تابلو فرمان، درایو، نوع موتور، فاز، انرژی هر سفر و تعداد سفر طراحی شوند. UPS آنلاین، سانورتر و ژنراتور را نمی‌توان فقط با عدد روی کاتالوگ مقایسه کرد؛ سازگاری کنترلی و ایمنی انتقال به همان اندازه مهم است.
انتخاب درست، از آگاهی شروع می‌شود.
برای بررسی پروژه، مدارک آسانسور را همراه بارهای ساختمان ارسال کنید
عکس پلاک موتور، مدل تابلو فرمان و درایو، تعداد فاز، ظرفیت و سرعت آسانسور، هدف عملکرد در خاموشی و فهرست بارهای عمومی را آماده کنید. ابزار انرژی می‌تواند بخش منبع برق و باتری را با همکاری شرکت سرویس آسانسور بررسی و راهکار مناسب UPS، سانورتر یا موتور برق را طراحی کند.
محاسبه بارهای عمومی ساختمان درخواست مشاوره پروژهسؤالات متداول درباره برق اضطراری آسانسور
آیا ARD و UPS آسانسور یکی هستند؟
خیر، الزاماً یکی نیستند. ARD معمولاً برای یک عملیات نجات کنترل‌شده طراحی می‌شود؛ UPS می‌تواند بسته به طراحی، انرژی نجات یا چند سفر را فراهم کند. نام تجاری دستگاه کافی نیست و عملکرد واقعی باید از دفترچه و شرکت سرویس پرسیده شود.
هنگام قطع برق، آسانسور باید به نزدیک‌ترین طبقه برود؟
در بسیاری از سامانه‌های دارای نجات اضطراری، کنترلر مسیر یا طبقه مناسب را براساس طراحی انتخاب و در را باز می‌کند. رفتار دقیق به مدل تابلو، درایو، وضعیت بار و تنظیمات سازنده وابسته است.
برای آسانسور ۷٫۵ کیلووات چه UPSی لازم است؟
از روی توان موتور نمی‌توان UPS انتخاب کرد. ورودی کل تابلو، kVA، ضریب توان، اضافه‌بار، سه‌فاز بودن، درایو، توان برگشتی و هدف تعداد سفر باید بررسی شوند.
آیا پکیج ۶ کیلووات ابزار انرژی آسانسور را روشن می‌کند؟
نام پکیج پاسخ کافی نمی‌دهد. ساختار پایه پکیج تک‌فاز است، درحالی‌که بسیاری از آسانسورها سه‌فاز و دارای درایو تخصصی‌اند. استفاده فقط پس از طراحی رسمی و تأیید شرکت آسانسور قابل بررسی است.
باتری آسانسور چند ساعت کار می‌کند؟
بهتر است هدف را با تعداد سفر تعریف کنید. انرژی هر سفر، مصرف آماده‌به‌کار، راندمان، انرژی قابل‌استفاده باتری، دما و عمر باتری نتیجه را تغییر می‌دهند؛ زمان ثابت قابل تضمین نیست.
UPS آنلاین برای آسانسور بهتر است یا لاین‌اینترکتیو؟
UPS آنلاین برای برخی پروژه‌ها مزیت پیوستگی و کنترل خروجی دارد، اما فقط در صورت سازگاری با بار سه‌فاز، درایو، اضافه‌بار و انرژی برگشتی. لاین‌اینترکتیو را نیز نمی‌توان بدون تأیید سازنده برای کل آسانسور مناسب دانست.
آسانسور هیدرولیک هم ARD می‌خواهد؟
منطق نجات آسانسور هیدرولیک با سامانه کششی می‌تواند متفاوت باشد. نحوه پایین‌آوردن، بازکردن شیرها و تأمین مدار کنترل باید دقیقاً طبق طراحی همان سازنده بررسی شود.
باتری ARD هر چند وقت یک‌بار باید تست شود؟
برنامه ثابت عمومی برای همه مدل‌ها اعلام نکنید. دوره و روش آزمون را از دفترچه ARD و قرارداد سرویس بگیرید و نتیجه تست ظرفیت، شارژر و عملیات نجات را مستند کنید.
