برق اضطراری مطب و کلینیک؛ چه UPS و باتری لازم است؟
بهترین طراحی ممکن است اصلاً یک منبع مشترک برای همه مطب نباشد. در بسیاری از پروژه‌ها، یک مدار سریع و تأییدشده برای تجهیزات حساس، یک مدار باتری‌محور برای پذیرش و شبکه، و در صورت نیاز ژنراتور برای قطعی طولانی‌تر منطقی‌تر است. این تفکیک هم انتخاب را دقیق‌تر می‌کند و هم جلوی اتصال ناخواسته یک دستگاه درمانی به منبع نامناسب را می‌گیرد.
اول بارهای مطب را به چهار گروه تقسیم کنید
استاندارد IEC 60364-7-710:2021 برای تأسیسات الکتریکی فضاهای پزشکی بر ایمنی بیمار و کارکنان تمرکز دارد و بیمارستان، کلینیک و فضاهای مشابه را در دامنه خود می‌آورد. اجرای پروژه در ایران باید با مقررات ملی و محلی، الزامات مرکز درمانی و نظر مهندس دارای صلاحیت تطبیق داده شود؛ استناد به یک استاندارد خارجی جایگزین این بررسی نیست.
UPS آنلاین، لاین‌اینترکتیو، سانورتر یا موتور برق؟
| راهکار | نقطه قوت | محدودیت مهم | کاربرد قابل بررسی |
|---|---|---|---|
| UPS آنلاین | مسیر تبدیل پیوسته و خروجی کنترل‌شده؛ زمان انتقال در حالت عادی معماری آنلاین می‌تواند برای بار حساس مناسب‌تر باشد. | بای‌پس، زمان انتقال واقعی، ارت، اضافه‌بار و سازگاری پزشکی به مدل وابسته است؛ آنلاین بودن به معنی تأیید خودکار نیست. | تجهیز حساس فقط پس از تطبیق با دفترچه و تأیید سازنده یا مهندس پزشکی |
| لاین‌اینترکتیو | برای بسیاری از رایانه‌ها و تجهیزات اداری اقتصادی و کاربردی است. | برای رفتن روی باتری زمان انتقال دارد و شکل موج همه مدل‌ها یکسان نیست؛ عدد دقیق باید از دیتاشیت گرفته شود. | پذیرش، شبکه و تجهیزات اداری، در صورت تحمل وقفه مدل |
| سانورتر + باتری | ظرفیت باتری قابل توسعه، خروجی سینوسی در مدل مناسب و امکان افزودن خورشیدی. | زمان انتقال و معماری با UPS آنلاین یکسان نیست و محصول عمومی را نباید مستقیماً به دستگاه درمانی حساس نسبت داد. | مدارهای عمومی و عملیاتی مطب؛ تجهیزات خاص فقط پس از تأیید |
| موتور برق | برای توان بالاتر یا قطعی طولانی‌تر قابل بررسی است. | راه‌اندازی فوری نیست؛ تهویه، سوخت، صدا، تثبیت ولتاژ و فرکانس، ATS و سرویس لازم دارد. | منبع بلندمدت ساختمان همراه UPS پل برای بارهای بدون‌وقفه |
برای هر دستگاه چه اطلاعاتی لازم است؟
یک فایل ساده برای تجهیزات بسازید و اطلاعات زیر را از پلاک، دفترچه رسمی و خدمات فنی همان دستگاه ثبت کنید. اگر سازنده درباره اتصال UPS یا ژنراتور محدودیت نوشته، همان محدودیت بر توصیه عمومی اولویت دارد.
- برند و مدل دقیق دستگاه.
- ولتاژ، تعداد فاز و فرکانس ورودی.
- توان یا جریان ورودی نامی و حداکثر.
- ضریب توان یا توان ظاهری، اگر اعلام شده است.
- جریان راه‌اندازی برای کمپرسور، موتور، پمپ یا منبع پرتوان.
- شکل موج و کیفیت برق مجاز در دفترچه.
- حداکثر وقفه قابل تحمل و رفتار دستگاه پس از بازگشت برق.
- وجود باتری داخلی و مدت/وظیفه آن.
- نیاز به ارت، هم‌بندی، ترانس ایزوله یا حفاظت اختصاصی طبق طراحی.
- روش خاموش‌کردن ایمن و احتمال از دست‌رفتن داده یا کالیبراسیون.
- الگوی کار: پیوسته، متناوب یا چند دقیقه در هر بیمار.
- تصمیم سازنده درباره استفاده از UPS، ژنراتور یا منبع خارجی.
روش انتخاب برق اضطراری مطب، مرحله‌به‌مرحله
مشخص کنید در لحظه قطع برق چه کاری باید بدون وقفه ادامه یابد، چه کاری باید ایمن متوقف شود و چه وسیله‌ای می‌تواند چند دقیقه خاموش بماند.
دستگاه متصل به بیمار را با رایانه پذیرش، یخچال یا کمپرسور در یک گروه محاسباتی قرار ندهید.
برای دستگاه پزشکی، مدل UPS، زمان انتقال، ارت و حفاظت مجاز باید از مستندات یا خدمات رسمی مشخص شود.
برای بارهای عمومی از پاورمتر و برای موتور یا سه‌فاز از اندازه‌گیری ایمن متخصص استفاده کنید. عدد روی پلاک همیشه سناریوی واقعی را کامل نشان نمی‌دهد.
UPS یا اینورتر باید بار هم‌زمان را در حالت عادی و پیک راه‌اندازی را طبق منحنی اضافه‌بار خود تحمل کند.
UPS آنلاین، لاین‌اینترکتیو، سانورتر و ژنراتور را براساس تحمل وقفه، کیفیت خروجی، مدت قطعی و نوع بار مقایسه کنید.
تابلو منتخب با حفاظت و برچسب‌گذاری مشخص، جلوی اتصال ناخواسته بار پرمصرف یا غیرمجاز را می‌گیرد.
ظرفیت را با بار و زمان واقعی حساب کنید، روش تست دوره‌ای و خاموش‌کردن ایمن را بنویسید و برای بار حیاتی یک نقطه خرابی واحد باقی نگذارید.
ظرفیت باتری و زمان پشتیبانی چگونه محاسبه می‌شود؟
بعد از تأیید توان و سازگاری منبع، انرژی باتری محاسبه می‌شود. برای بارهای پیوسته رابطه زیر یک برآورد اولیه است، نه تضمین عملکرد:
انرژی قابل‌استفاده با ظرفیت اسمی یکسان نیست. محدودیت BMS، عمق دشارژ مجاز، تنظیمات قطع، دما، عمر باتری و توان لحظه‌ای خروجی می‌توانند نتیجه را تغییر دهند.
مثال آموزشی، نه پیشنهاد خرید
فرض کنید اندازه‌گیری نشان دهد مجموع مدار پذیرش، شبکه، روشنایی منتخب و یخچال مجاز مطب در یک سناریوی فرضی به‌طور متوسط ۰٫۹ کیلووات مصرف می‌کند و هدف سه ساعت کار است. انرژی AC پایه برابر است با:
ظرفیت نهایی باتری باید بیشتر از این عدد پایه باشد، زیرا راندمان، انرژی قابل‌استفاده، پیک کمپرسور یخچال، افت ظرفیت با دما و عمر و حاشیه طراحی باید لحاظ شوند. این مثال هیچ دستگاه درمانی را تأیید نمی‌کند و برای مطب دیگر قابل کپی مستقیم نیست.
برای جمع‌کردن بارهای عمومی می‌توانید از محاسبه‌گر برق اضطراری ابزار انرژی استفاده کنید. دستگاه پزشکی حساس باید جداگانه و با دفترچه خودش بررسی شود.
چهار سناریوی واقعی در مطب و کلینیک

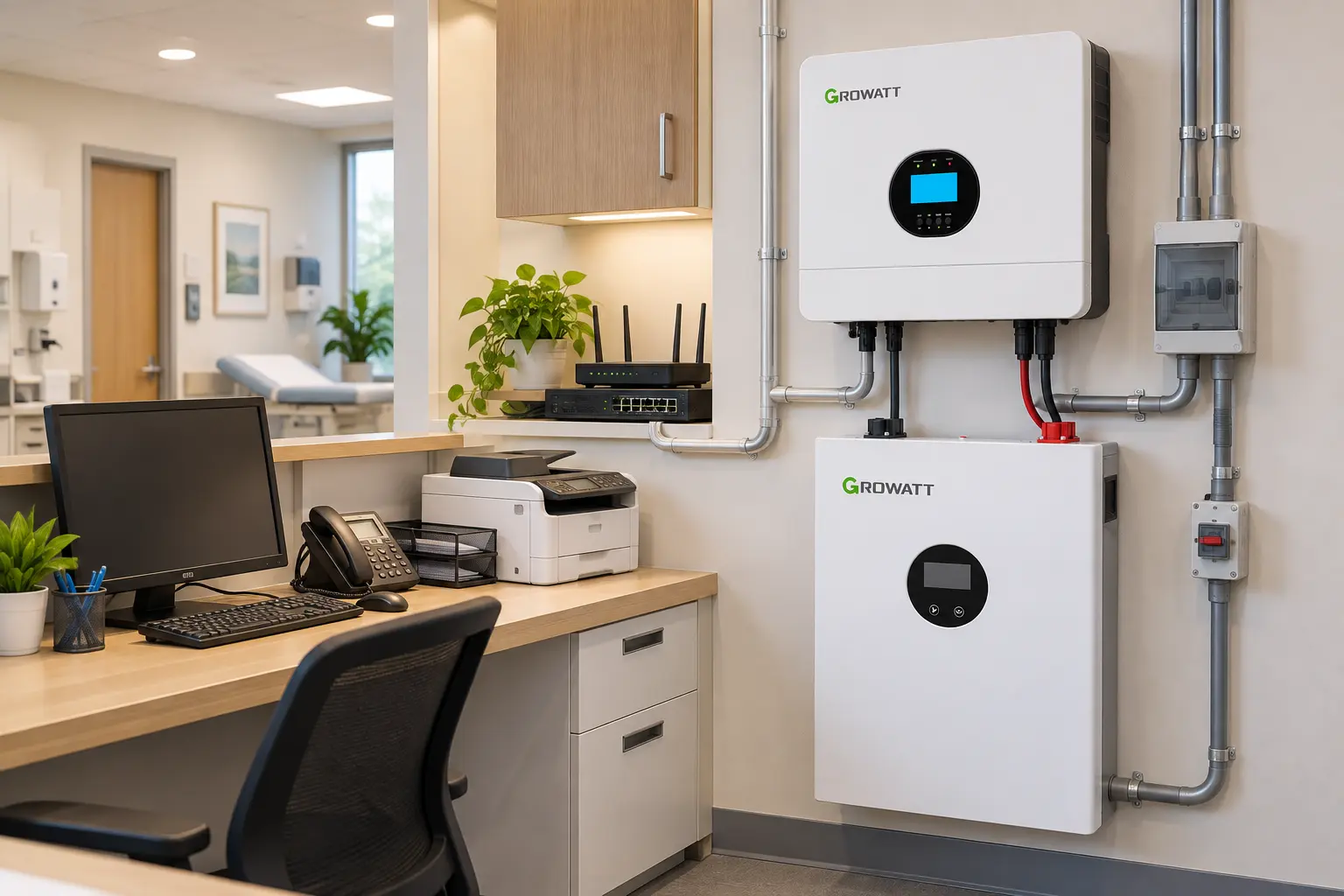

مطب عمومی با پذیرش و شبکه
اگر هدف ادامه نوبت‌دهی، پرونده الکترونیک، تلفن، مودم، روشنایی و دوربین است، یک مدار ضروری مستقل و سیستم باتری‌محور می‌تواند راهکار تمیزی باشد. رایانه‌ها نیز باید برای خاموش‌شدن کنترل‌شده و ذخیره اطلاعات تنظیم شوند.

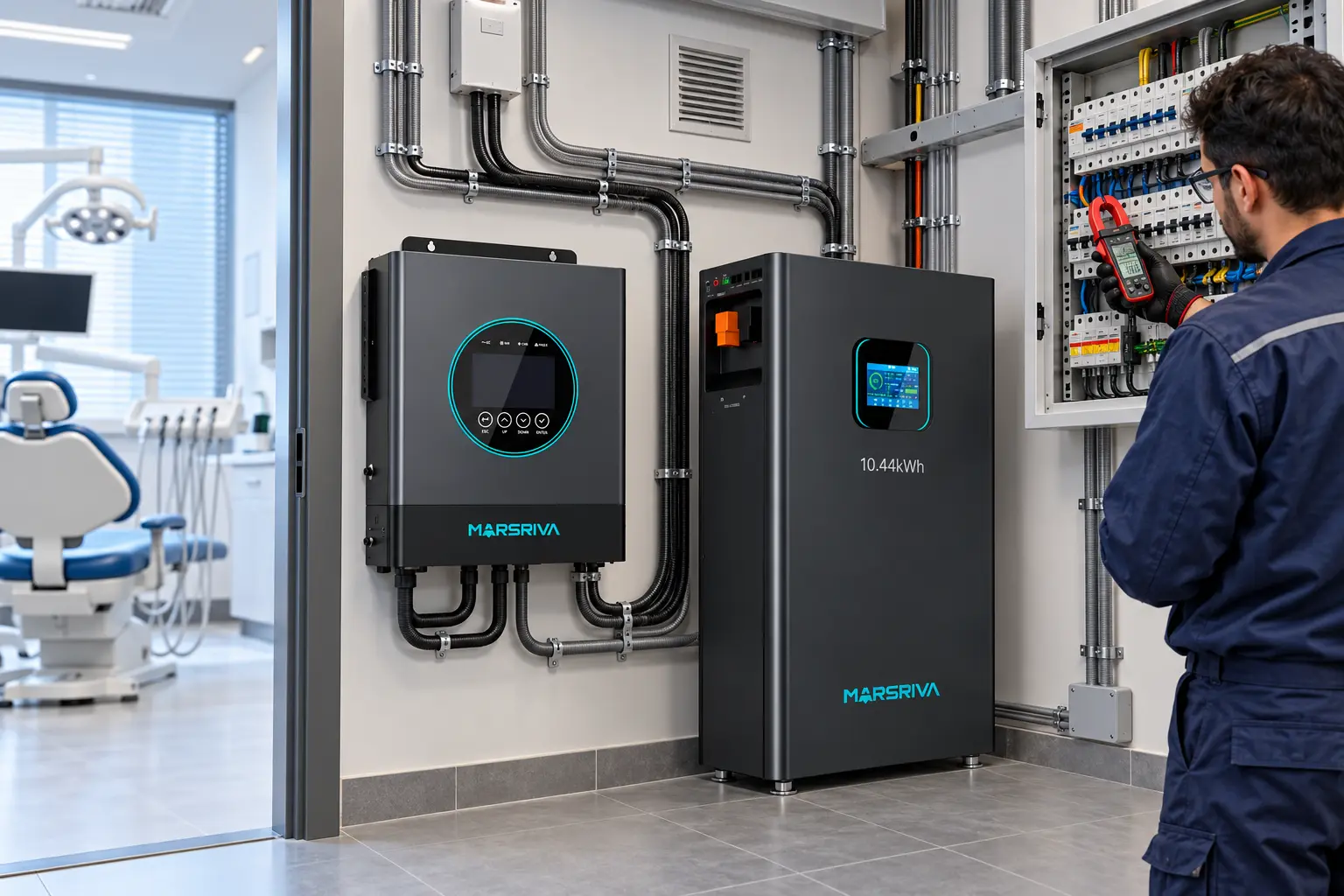

مطب دندان‌پزشکی
توان یونیت به‌تنهایی پاسخ نمی‌دهد. کمپرسور، ساکشن، اتوکلاو، تصویربرداری و سایر دستگاه‌ها پیک و سیکل کاری متفاوت دارند. معمولاً لازم نیست همه بارها هم‌زمان روی برق اضطراری باشند؛ اول تعیین کنید کدام کار باید ایمن تمام شود و کدام دستگاه می‌تواند خاموش بماند.
مرکز تصویربرداری، چشم‌پزشکی یا آزمایشگاه
بعضی تجهیزات به کیفیت برق، توالی روشن و خاموش، ارت و کالیبراسیون حساس‌اند. منبع عمومی یا زمان انتقال اعلام‌شده برای یک سانورتر، جای تأیید سازنده دستگاه را نمی‌گیرد. برای این گروه، طراحی UPS و تأسیسات باید پروژه‌ای باشد.
کلینیک دارای زنجیره سرد
یخچال دارویی یا آزمایشگاهی را با نام «یخچال» به مصرف‌کننده خانگی تشبیه نکنید. مدل، دمای مجاز، ثبت‌کننده دما، جریان استارت و برنامه واکنش به طولانی‌شدن خاموشی باید مشخص باشد. برق اضطراری بخشی از برنامه است، نه کل آن.
پکیج‌های ابزار انرژی در کدام بخش مطب قابل بررسی‌اند؟
پکیج‌های ابزار انرژی می‌توانند برای مدارهای عمومی، پذیرش، شبکه، روشنایی، دوربین و برخی بارهای منتخب پس از تطبیق فنی مناسب باشند. اما هیچ‌کدام صرفاً با نام توان خود برای دستگاه پزشکی وابسته به بیمار یا تجهیزات تصویربرداری تأیید نمی‌شوند.
| پکیج | ترکیب اعلام‌شده | سناریوی قابل بررسی | شرط مهم |
|---|---|---|---|
| حدود ۲kW | Growatt SPF 6000 ES Plus یا MARSRIVA MR-SPF6.5K با باتری حدود ۵٫۱۲/۵٫۲۲kWh | پذیرش، شبکه، تلفن، دوربین و روشنایی منتخب | بار واقعی و زمان هدف محاسبه شود؛ دستگاه پزشکی جداگانه تأیید شود |
| حدود ۴kW | MARSRIVA 6.5kW با باتری حدود ۱۰٫۴۴kWh | بارهای عملیاتی بیشتر یا مدت پشتیبانی بالاتر | پیک موتورها و مدارهای مجاز مشخص شوند |
| حدود ۵٫۵kW | Growatt SPF 6000 ES Plus با HOPE حدود ۱۴٫۳kWh اسمی و ۱۳٫۳kWh قابل‌استفاده | پروژه بزرگ‌تر با چند مدار ضروری | تعداد فاز، توان هم‌زمان و طراحی حفاظت بررسی شود |

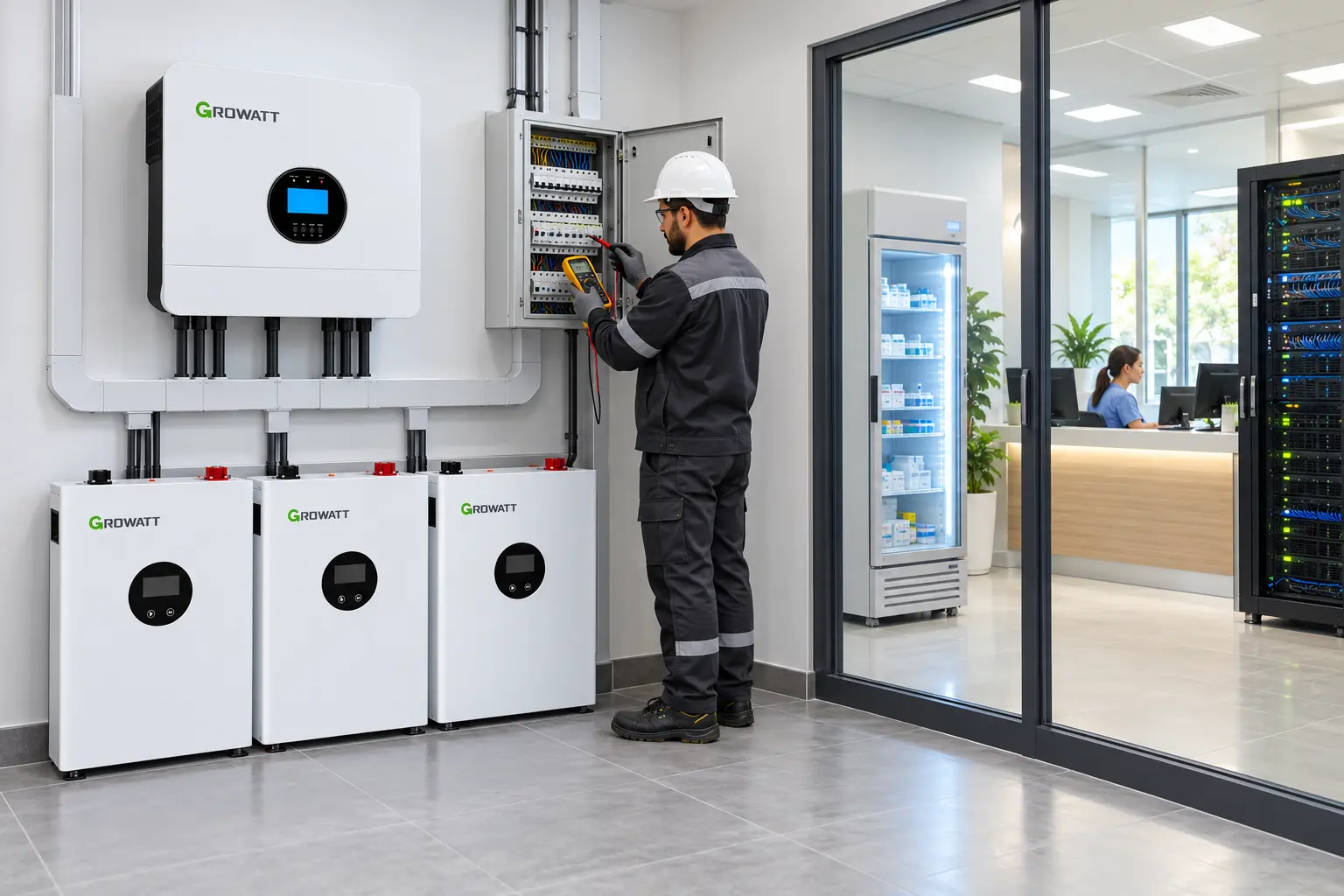

| حدود ۶kW | Growatt با سه باتری حدود ۵٫۱۲kWh | بانک انرژی ماژولار برای کلینیک بزرگ‌تر | ظرفیت بیشتر جای سازگاری پزشکی و توپولوژی مناسب را نمی‌گیرد |
برای مقایسه ترکیب‌ها، صفحات پکیج‌های برق اضطراری، پکیج ۲ کیلووات و راهنمای خرید را ببینید.
۱۰ اشتباه رایج در طراحی برق اضطراری مطب
- قرار دادن دستگاه پزشکی و رایانه پذیرش در یک گروه ریسک.
- فرض اینکه UPS آنلاین برای هر تجهیز پزشکی مناسب است.
- یکسان‌گرفتن UPS آنلاین، لاین‌اینترکتیو و سانورتر.
- انتخاب توان فقط از روی جمع وات پلاک‌ها.
- نادیده‌گرفتن جریان استارت کمپرسور، ساکشن یا پمپ.
- محاسبه باتری با ظرفیت اسمی به‌جای انرژی قابل‌استفاده.
- اتصال اتوکلاو، هیتر یا بار پرمصرف بدون اولویت‌بندی.
- نبود تابلو مجزا و امکان اتصال تصادفی بار غیرضروری.
- آزمایش‌نکردن قطع و بازگشت برق در شرایط کنترل‌شده.
- اتصال غیراصولی موتور برق به سیم‌کشی ساختمان.
راهنمای FEMA درباره تاب‌آوری مراکز درمانی در قطع برق نیز نشان می‌دهد برنامه‌ریزی فقط خرید یک دستگاه نیست؛ تجهیزات، ارتباطات، سوخت، نگهداری، آزمون و پاسخ عملیاتی باید کنار هم دیده شوند.
جمع‌بندی؛ برای هر مدار یک تصمیم جدا بگیرید
انتخاب برق اضطراری مطب از پرسش «کدام دستگاه باید بدون وقفه ادامه دهد؟» شروع می‌شود. بارهای وابسته به بیمار، تجهیزات حساس، موتورها و بخش اداری را جدا کنید؛ سپس دفترچه، زمان انتقال مجاز، توان دائم و پیک و انرژی موردنیاز را بررسی کنید. UPS آنلاین برای برخی بارهای حساس، سانورتر برای پشتیبانی طولانی‌تر مدارهای عمومی و ژنراتور برای قطعی طولانی‌تر قابل بررسی‌اند، اما هیچ‌کدام نسخه عمومی همه مطب‌ها نیستند.
انتخاب درست، از آگاهی شروع می‌شود.
فهرست دستگاه‌ها را قبل از خرید برای بررسی ارسال کنید
عکس پلاک، مدل دقیق، تعداد فاز، دفترچه دستگاه، مدت پشتیبانی موردنظر و بارهای هم‌زمان را آماده کنید. ابزار انرژی می‌تواند مدارهای عمومی و ظرفیت باتری را محاسبه و راهکار UPS، سانورتر یا موتور برق را با هماهنگی مسئول فنی و خدمات سازنده بررسی کند.
محاسبه بارهای عمومی مطب درخواست مشاوره و طراحیسؤالات متداول درباره برق اضطراری مطب و کلینیک
برای مطب UPS آنلاین بهتر است یا سانورتر؟
برای تجهیزات حساس به وقفه، UPS آنلاینِ تأییدشده می‌تواند مناسب‌تر باشد. برای پذیرش، شبکه و روشنایی با مدت پشتیبانی بیشتر، سانورتر گزینه قابل بررسی است. انتخاب به دفترچه دستگاه و زمان انتقال واقعی مدل بستگی دارد.
آیا می‌توان همه دستگاه‌های مطب را به یک UPS وصل کرد؟
معمولاً این کار توصیه نمی‌شود. دستگاه‌های وابسته به بیمار، موتورها، اتوکلاو و تجهیزات اداری رفتار متفاوتی دارند. مدارها را براساس ریسک و عملکرد تفکیک کنید.
برای یونیت دندان‌پزشکی چه UPS لازم است؟
فقط از روی نام یونیت نمی‌توان پاسخ داد. یونیت، کمپرسور، ساکشن، تصویربرداری و بارهای هم‌زمان باید با مدل، جریان راه‌اندازی، تعداد فاز و دفترچه سازنده بررسی شوند.
باتری ۵ کیلووات‌ساعت چند ساعت مطب را روشن نگه می‌دارد؟
عدد ثابتی ندارد. انرژی قابل‌استفاده، راندمان، توان متوسط، پیک موتورها، دما و عمر باتری نتیجه را تغییر می‌دهند. ابتدا بار واقعی مدار منتخب را اندازه بگیرید.
آیا خروجی سینوسی خالص برای تجهیزات پزشکی کافی است؟
خیر. شکل موج فقط یکی از معیارهاست. زمان انتقال، ارت، حفاظت، جریان نشتی، اضافه‌بار، توالی روشن و خاموش و تأیید سازنده نیز اهمیت دارند.
آیا پکیج ۲ کیلووات ابزار انرژی برای مطب مناسب است؟
برای پذیرش، شبکه، تلفن، دوربین و روشنایی منتخب می‌تواند کاندید بررسی باشد؛ اما اتصال دستگاه پزشکی فقط بعد از تطبیق فنی و تأیید سازنده انجام می‌شود.
آیا موتور برق به‌تنهایی کافی است؟
برای بار بدون‌وقفه معمولاً خیر، چون راه‌اندازی و تثبیت ژنراتور زمان می‌برد. ممکن است UPS برای پل‌زدن تا ورود ژنراتور لازم باشد. ATS، تهویه و حفاظت نیز ضروری‌اند.
سیستم برق اضطراری مطب هر چند وقت یک‌بار باید تست شود؟
بازه واحدی برای همه پروژه‌ها وجود ندارد. برنامه آزمون باید از دفترچه UPS، باتری، ژنراتور و دستگاه‌های متصل گرفته شود و نتیجه تست ظرفیت، آلارم، انتقال و خاموش‌شدن ایمن ثبت شود.
