آیا پنل خورشیدی هنگام قطع برق کار می‌کند؟ راهنمای کامل
بنابراین سؤال درست فقط «چند پنل لازم است؟» نیست. باید مشخص شود در زمان قطعی کدام وسایل روشن بمانند، آیا برق در شب هم لازم است، توان لحظه‌ای وسایل موتوری چقدر است و اینورتر دقیقاً در دفترچه سازنده چه حالت پشتیبانی‌ای دارد. نام «هیبرید» روی دستگاه، بدون بررسی نقشه اتصال و خروجی Backup/EPS، به‌تنهایی پاسخ کافی نیست.
چرا پنل‌های روی بام با قطع برق شهر معمولاً خاموش می‌شوند؟
پنل‌ها ممکن است در روشنایی روز همچنان ولتاژ DC تولید کنند، اما رساندن این انرژی به مصرف‌کننده‌های ساختمان وظیفه اینورتر و معماری برق است. اینورتر متصل به شبکه برای کارکرد، ولتاژ و فرکانس شبکه را دنبال می‌کند. وقتی شبکه از دسترس خارج می‌شود، حفاظت ضدجزیره‌ای خروجی آن را متوقف می‌کند تا سیم‌های شبکه‌ای که برای تعمیرات بی‌برق فرض شده‌اند، از سمت ساختمان شما برق‌دار نشوند.
وزارت انرژی آمریکا نیز توضیح می‌دهد که سامانه خورشیدی معمولی هنگام از دست‌رفتن شبکه برای ایمنی خاموش می‌شود و یک ریزشبکه یا سامانه دارای قابلیت جزیره‌ای باید با کلید جداساز، ارتباط خود را با شبکه قطع کند. پس خاموش‌شدن سیستم On-grid ایراد نیست؛ یک رفتار حفاظتی ضروری است.
On-grid، Off-grid و Hybrid در خاموشی چه تفاوتی دارند؟
| وضعیت | برق در قطعی روز | برق در قطعی شب | شرط اصلی |
|---|---|---|---|
| On-grid معمولی | معمولاً ندارد | ندارد | ضدجزیره‌ای خروجی را قطع می‌کند |
| سیستم پشتیبان با باتری | بله، در محدوده طراحی | بله، تا ظرفیت قابل‌استفاده باتری | اینورتر سازگار، باتری، جداسازی و مدار ضروری |
| خروجی خورشیدی بدون باتری | فقط در مدل‌هایی که سازنده صریحاً پشتیبانی کرده است | خیر | تابش کافی و محدودیت‌های ویژه همان مدل |
| Off-grid | بله، متناسب با تولید و ذخیره | وابسته به باتری یا منبع مکمل | طراحی مستقل برای بدترین شرایط بهره‌برداری |
بعضی تجهیزات جدید می‌توانند در روشنایی کافی، بدون باتری نیز خروجی محدودی ارائه دهند؛ اما این قابلیت عمومی نیست و با عبور ابر یا افزایش ناگهانی بار ممکن است محدود شود. فقط مشخصات رسمی همان مدل و نقشه نصب تأییدشده ملاک است.
برای استفاده از برق خورشیدی در زمان قطعی چه تجهیزاتی لازم است؟
- اینورتر دارای حالت پشتیبان یا جزیره‌ای: باید بتواند در نبود شبکه خروجی AC پایدار بسازد و با باتری انتخابی ارتباط یا تنظیمات سازگار داشته باشد.
- باتری ذخیره‌ساز: برای تداوم برق در شب، هوای ابری و تغییرات لحظه‌ای تولید به‌کار می‌رود. ظرفیت اسمی با انرژی واقعاً قابل‌استفاده یکسان نیست.
- کلید انتقال یا سازوکار جداسازی تأییدشده: شبکه و منبع پشتیبان را از هم جدا می‌کند تا برگشت برق به شبکه رخ ندهد.

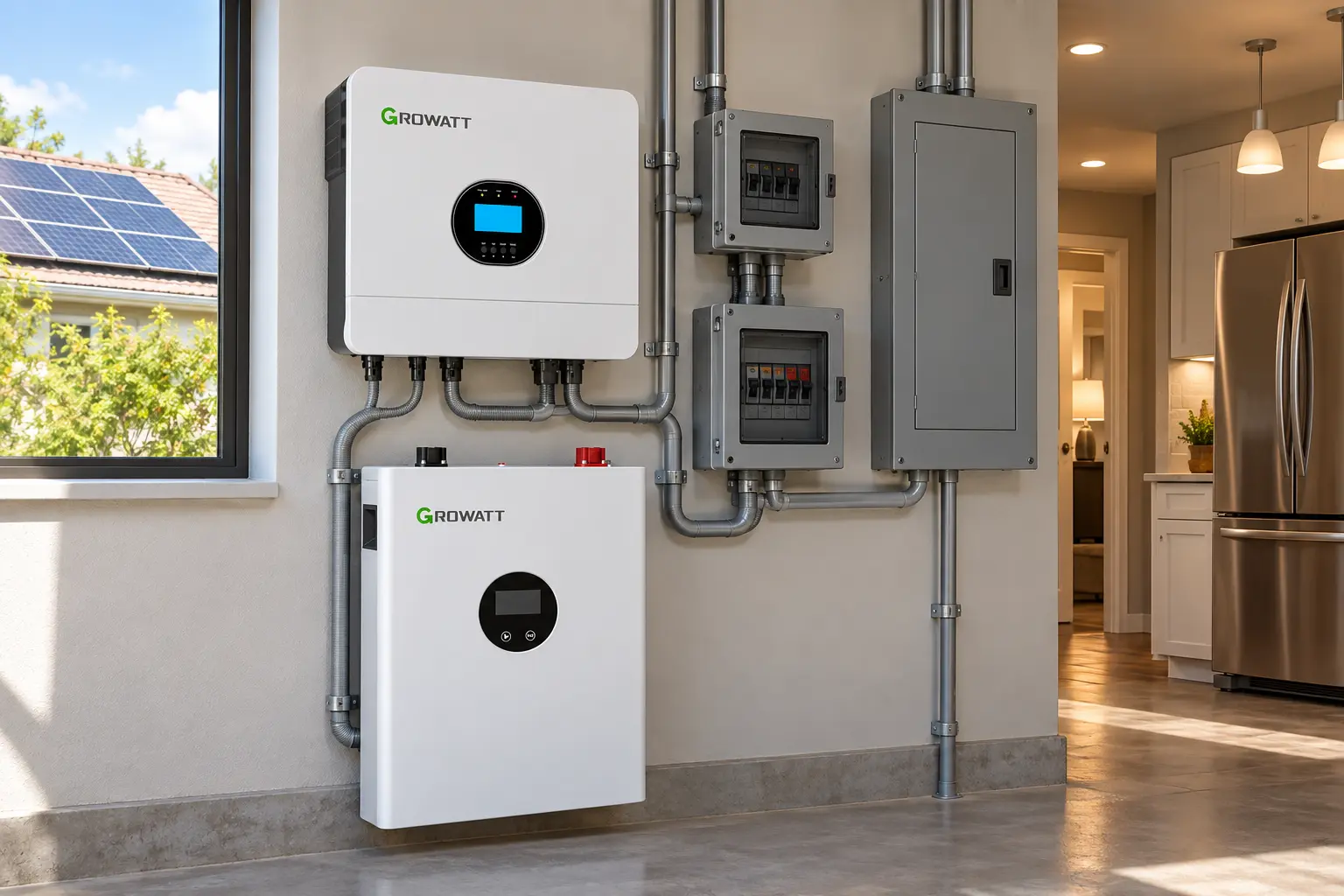

- تابلو بارهای ضروری: یخچال، روشنایی منتخب، مودم، دوربین، صندوق یا تجهیزات حیاتی را از بارهای سنگین و غیرضروری جدا می‌کند.
- حفاظت AC و DC: فیوز یا کلید مناسب، قطع‌کننده DC، حفاظت اضافه‌ولتاژ، کابل متناسب و ارت باید براساس طراحی پروژه انتخاب شوند.
- پنل با آرایش سازگار: مجموع ولتاژ مدار باز، بازه MPPT، جریان و توان آرایه باید در محدوده‌های رسمی اینورتر باقی بماند.
راهنمای انتخاب مرحله‌ای سیستم خورشیدیِ قابل‌استفاده در خاموشی
فهرست وسایلی را بنویسید که واقعاً باید هم‌زمان روشن بمانند. کولر، پمپ، یخچال و موتورهای الکتریکی علاوه بر توان کار، توان یا جریان راه‌اندازی دارند.
مجموع وات مصرفی فقط بخشی از انتخاب اینورتر است. مشخصات Surge، نوع خروجی، تک‌فاز یا سه‌فاز بودن و محدودیت خروجی پشتیبان نیز باید با بار تطبیق داده شوند.
آیا هدف عبور از یک خاموشی دو ساعته است یا تأمین برق شب تا صبح؟ «حدود دو ساعت» یک هدف طراحی است و با تغییر بار، دما، تنظیمات و وضعیت باتری تضمین ثابت نیست.
ولتاژ و آمپرساعت را بدون توجه به محدودیت BMS، عمق دشارژ مجاز و راندمان تبدیل به زمان ثابت تبدیل نکنید.
این رابطه تقریبی است. برای نمونه آموزشی، اگر انرژی قابل‌استفاده باتری ۵ کیلووات‌ساعت، راندمان فرضی محاسبه ۹۰٪ و بار متوسط ۱٫۵ کیلووات باشد، برآورد ساده ۳ ساعت است: ۵ × ۰٫۹ ÷ ۱٫۵. این مثال مشخصات هیچ پکیج یا وعده عملکرد نیست؛ بارهای لحظه‌ای، دما، افت کابل، تنظیمات و وضعیت باتری نتیجه واقعی را تغییر می‌دهند.
ساعت آفتابی، جهت و شیب، سایه، دمای پنل و حدود ولتاژ و جریان MPPT مهم‌اند. تعداد پنل را فقط از تقسیم توان مصرف بر وات درج‌شده روی پنل به دست نیاورید.
بعد از نصب، قطع شبکه باید به‌صورت کنترل‌شده آزمایش شود: مدارهای ضروری روشن بمانند، هیچ برگشت انرژی به شبکه وجود نداشته باشد و هشدارها و تقدم منابع مطابق دفترچه تنظیم شوند.
برای برآورد اولیه توان و انرژی، از محاسبه‌گر برق اضطراری ابزار انرژی استفاده کنید؛ نتیجه نهایی برای موتور، کولر، پمپ یا بار حساس باید با پلاک و دیتاشیت همان وسیله کنترل شود.
چهار سناریوی واقعی و انتخاب منطقی هرکدام
خانه‌ای که از قبل نیروگاه On-grid دارد
افزودن باتری به یک اینورتر متصل به شبکه همیشه ممکن یا اقتصادی نیست. ابتدا مدل اینورتر موجود، امکان اتصال ذخیره‌ساز، مجوزها و روش کوپل AC یا DC بررسی می‌شود. گاهی افزودن سامانه پشتیبان جداگانه برای بارهای ضروری از تعویض کل سامانه منطقی‌تر است؛ گاهی هم به اینورتر یا کنترلر جدید نیاز دارید.
خانه‌ای که هنوز پنل ندارد
می‌توان برق اضطراری را با باتری و سانورتر آغاز کرد و پنل را در مرحله بعد افزود؛ به شرط آنکه از ابتدا محدوده PV، ولتاژ باتری، توسعه ظرفیت و فضای تابلو در طراحی دیده شوند. صفحه اصلی ابزار انرژی همین مسیر مرحله‌ای «برق اضطراری امروز، خورشیدی فردا» را معرفی می‌کند.

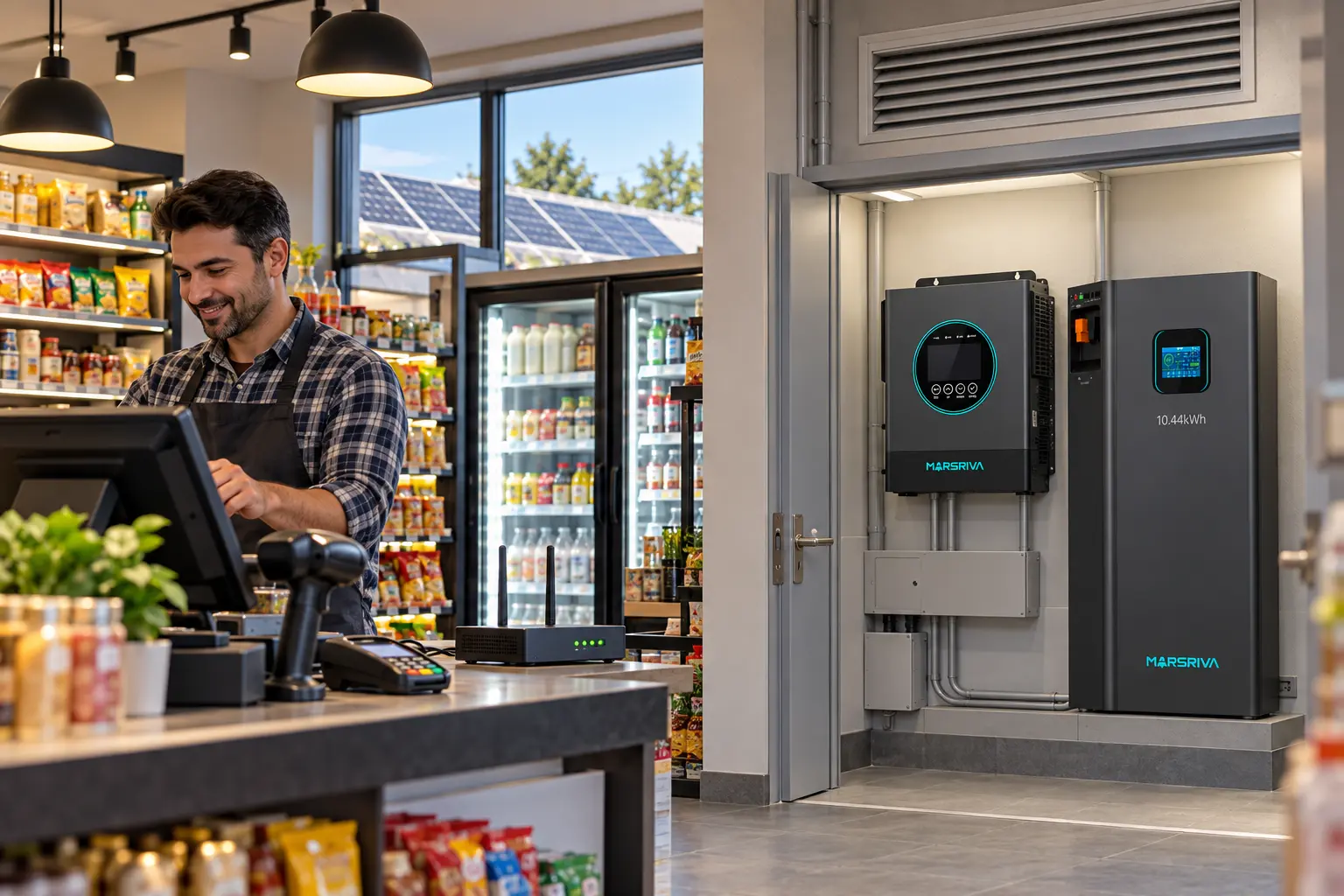

فروشگاه یا دفتر کوچک
اولویت معمولاً جلوگیری از توقف فروش و ارتباطات است: صندوق، شبکه، دوربین، روشنایی منتخب و گاهی یخچال. توان این بارها، ساعات فعالیت و زیان توقف را ثبت کنید. راهنمای برق اضطراری مغازه برای تفکیک بارهای ضروری نقطه شروع مناسبی است.
قطعی فقط در روز یا نیاز شبانه
اگر برق فقط زیر تابش کافی لازم است، بعضی مدل‌های مشخص ممکن است خروجی محدود بدون باتری ارائه دهند؛ اما این حالت به مدل وابسته و در برابر ابر و تغییر بار آسیب‌پذیر است. برای برق شب، ثبات بیشتر و شروع مطمئن بارها، ذخیره‌ساز معمولاً جزء اصلی طراحی است.
کدام پکیج‌های ابزار انرژی با توسعه خورشیدی ارتباط دارند؟
برای بار ضروری حدود ۲ کیلووات، پکیج برق اضطراری ۲ کیلووات با نسخه‌های مبتنی بر Growatt SPF 6000 ES Plus یا MARSRIVA MR-SPF6.5K و باتری حدود ۵٫۱۲ یا ۵٫۲۲ کیلووات‌ساعت قابل بررسی است. این «۲ کیلووات» بار هدف پکیج است، نه لزوماً توان نامی اینورتر، و زمان پشتیبانی تابع مصرف واقعی است.

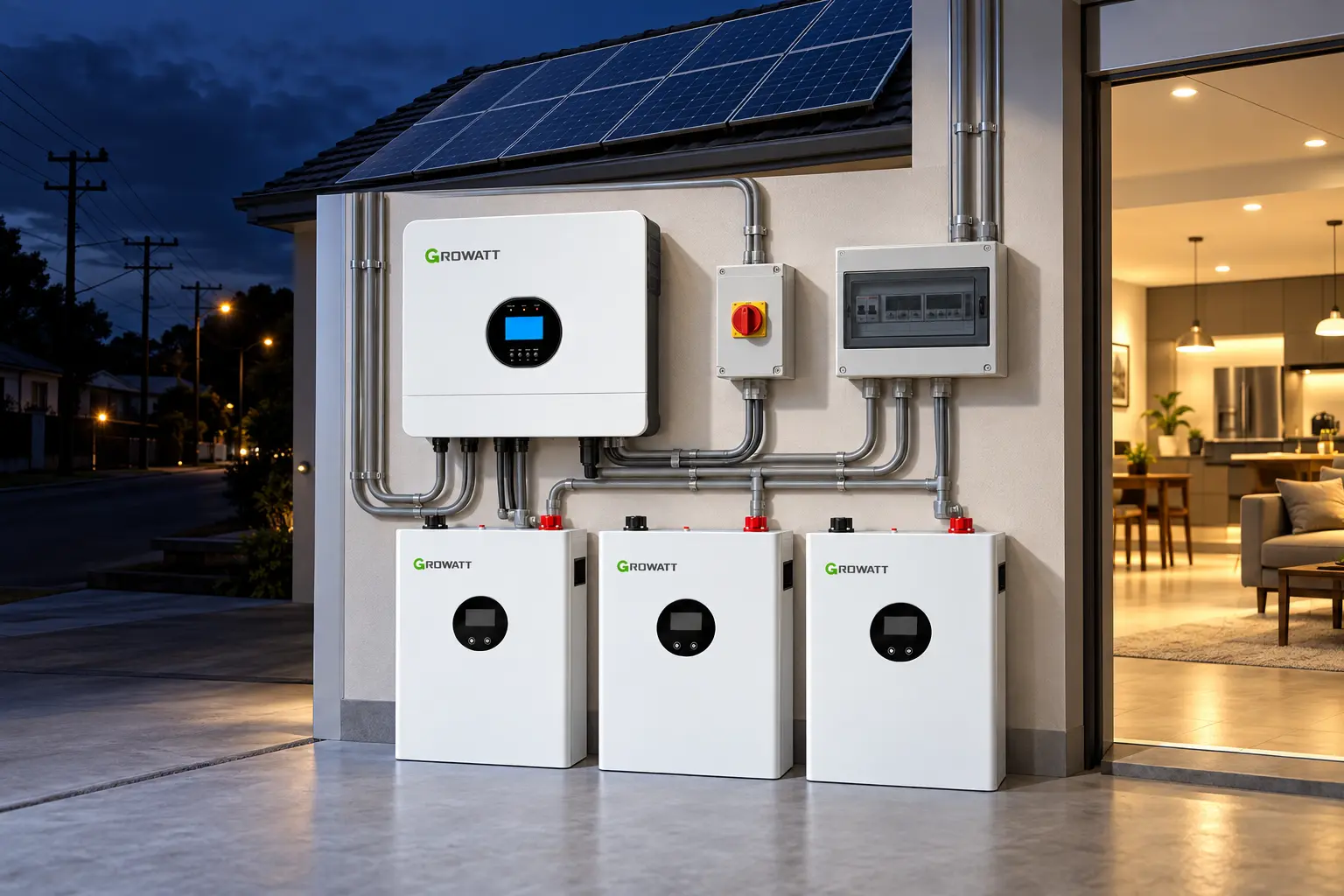

در ظرفیت‌های بالاتر، پکیج حدود ۴ کیلووات MARSRIVA با باتری حدود ۱۰٫۴۴ کیلووات‌ساعت، پکیج Growatt حدود ۵٫۵ کیلووات با ذخیره اسمی حدود ۱۴٫۳ و قابل‌استفاده حدود ۱۳٫۳ کیلووات‌ساعت، و پکیج حدود ۶ کیلووات با سه باتری ۵٫۱۲ کیلووات‌ساعت مطرح‌اند. انتخاب میان آن‌ها باید با توان هم‌زمان، پیک راه‌اندازی، مدت پشتیبانی و قابلیت توسعه پنل تطبیق داده شود؛ «حدود دو ساعت» فقط هدف طراحی در بار مشخص است، نه تضمین برای هر مصرف.
صفحه رسمی Growatt، مدل SPF 6000 ES Plus را یک اینورتر Off-grid تک‌فاز با ورودی خورشیدی و کلید انتقال یکپارچه معرفی می‌کند. صفحه رسمی MARSRIVA نیز مشخصات هر مدل MR-SPF را جداگانه منتشر کرده است. پیش از نهایی‌کردن پنل، باتری یا زمان انتقال، نسخه دقیق مدل و تازه‌ترین دفترچه باید بررسی شود؛ پسوند مدل‌ها می‌تواند مشخصات را تغییر دهد.
برای مقایسه سناریوها، راهنمای پکیج‌های برق اضطراری خانگی و راهنمای خرید ابزار انرژی را ببینید.
۸ اشتباه رایج در طراحی برق خورشیدی برای زمان خاموشی
- فرض اینکه هر سیستم پنلی هنگام قطع شبکه برق می‌دهد.
- یکسان‌گرفتن عبارت‌های On-grid، Hybrid، Off-grid و UPS.
- خرید باتری بدون بررسی سازگاری ولتاژ، جریان و ارتباط BMS با اینورتر.
- محاسبه اینورتر فقط با جمع وات و نادیده‌گرفتن پیک استارت موتور و کمپرسور.
- وصل‌کردن کل خانه به خروجی پشتیبان بدون اولویت‌بندی بارها.
- چیدن رشته پنل بدون کنترل ولتاژ مدار باز در دمای پایین و بازه MPPT.
- اعتماد به زمان پشتیبانی ثابت، بدون ثبت بار واقعی و انرژی قابل‌استفاده.
- تزریق غیراصولی برق به پریز یا حذف کلید انتقال و حفاظت‌های AC/DC.
جمع‌بندی؛ پاسخ به یک سؤال ساده، به معماری سیستم بستگی دارد
در سیستم On-grid معمولی، با قطع شبکه پنل‌ها عملاً برق قابل‌استفاده به ساختمان نمی‌دهند؛ چون اینورتر برای ایمنی خاموش می‌شود. راه‌حل، «پنل بیشتر» نیست؛ باید اینورتر و خروجی پشتیبان، باتری در صورت نیاز، جداسازی مطمئن شبکه، حفاظت‌ها و مدار بارهای ضروری به‌صورت یک سیستم واحد طراحی شوند.
پیش از خرید، از روی قبض یا متراژ خانه تصمیم نگیرید. توان دائم و پیک بارها، ساعات بدون آفتاب، هدف پشتیبانی و دفترچه دقیق مدل تجهیزات را مبنا قرار دهید. انتخاب درست، از آگاهی شروع می‌شود.
سیستم موجود یا پروژه جدید را قبل از خرید بررسی کنید
فهرست بارهای ضروری، عکس پلاک وسایل موتوری، مدت قطعی و مشخصات پنل یا اینورتر موجود را آماده کنید. ابزار انرژی می‌تواند برای انتخاب سانورتر، UPS، باتری، موتور برق و طراحی و نصب برق اضطراری یا خورشیدی متناسب با سناریوی واقعی شما مشاوره دهد.
محاسبه توان و باتری درخواست مشاوره طراحیسؤالات متداول درباره پنل خورشیدی و قطع برق
چرا پنل خورشیدی در روزِ قطعی برق، خانه را روشن نمی‌کند؟
چون اینورتر On-grid معمولی در نبود شبکه به‌دلیل حفاظت ضدجزیره‌ای خاموش می‌شود. پنل ممکن است ولتاژ DC داشته باشد، اما مسیر امن و کنترل‌شده‌ای برای تغذیه ساختمان وجود ندارد.
آیا با اینورتر هیبرید حتماً هنگام قطعی برق داریم؟
خیر، عنوان هیبرید کافی نیست. قابلیت خروجی Backup یا EPS، کار جزیره‌ای، نحوه سیم‌کشی، کلید انتقال، تنظیمات و سازگاری باتری باید در دفترچه همان مدل تأیید شوند.
آیا پنل خورشیدی بدون باتری در زمان خاموشی کار می‌کند؟
فقط بعضی تجهیزات مشخص، خروجی روزانه بدون باتری را با محدودیت پشتیبانی می‌کنند. این قابلیت عمومی نیست و در شب یا تابش ناکافی وجود ندارد؛ مشخصات رسمی مدل ملاک است.
برای دو ساعت برق اضطراری چند باتری لازم است؟
به توان متوسط، پیک بار، انرژی قابل‌استفاده باتری، راندمان، دما و تنظیمات بستگی دارد. دو ساعت هدف طراحی است، نه نتیجه ثابت؛ ابتدا بارها را در محاسبه‌گر ثبت کنید و سپس سازگاری فنی را بررسی کنید.
می‌توان به سیستم On-grid موجود باتری اضافه کرد؟
گاهی بله، اما نه همیشه به‌صورت مستقیم. مدل اینورتر، معماری AC-coupled یا DC-coupled، تجهیزات انتقال، حفاظت‌ها و الزامات اتصال باید بررسی شوند.
آیا کل ساختمان را می‌توان روی برق پشتیبان گذاشت؟
از نظر فنی در بعضی پروژه‌ها ممکن است، اما هزینه و پیک توان بالا می‌رود. معمولاً جداکردن مدارهای ضروری طراحی مطمئن‌تر و اقتصادی‌تری ایجاد می‌کند.
در زمان قطعی، پنل اول بار را تغذیه می‌کند یا باتری را شارژ می‌کند؟
این موضوع به حالت کاری و اولویت‌های قابل‌تنظیم همان اینورتر وابسته است. ترتیب منابع را باید از دفترچه و تنظیمات مدل دقیق خواند؛ یک پاسخ ثابت برای همه سانورترها وجود ندارد.
آیا UPS آنلاین و سانورتر خورشیدی یکسان‌اند؟
خیر. UPS آنلاین، UPS لاین اینتراکتیو و سانورتر معماری، مسیر تبدیل و کاربرد متفاوتی دارند. زمان انتقال، کیفیت خروجی و امکان اتصال پنل باید برای مدل دقیق بررسی شود.
