برق اضطراری دوربین مداربسته، NVR و مودم؛ راهنمای محاسبه
خاموش ماندن فقط یکی از اجزای زنجیره می‌تواند کل نتیجه را از بین ببرد: دوربین روشن است اما NVR خاموش شده، ضبط ادامه دارد اما سوئیچ PoE برق ندارد، یا همه تجهیزات داخلی کار می‌کنند ولی ONT خاموش است و مشاهده از راه دور قطع می‌شود. روش مطمئن این است که مسیر «تصویر تا اینترنت» را یک زنجیره واحد ببینید و مصرف هر حلقه را با دیتاشیت یا اندازه‌گیری واقعی به دست آورید.
برای برق اضطراری دوربین مداربسته دقیقاً چه چیزهایی را حساب کنیم؟
توان درج‌شده روی منبع تغذیه همیشه برابر مصرف واقعی نیست و عدد مصرف در روز ممکن است مصرف شب را نشان ندهد. LED مادون‌قرمز، گرم‌کن، برف‌پاک‌کن، زوم و حرکت PTZ یا فعال‌شدن تجهیزات جانبی می‌تواند مصرف دوربین را تغییر دهد. برای طراحی محافظه‌کارانه، مقدار حداکثر اعلام‌شده در دیتاشیت هر مدل و اندازه‌گیری کل سامانه در سخت‌ترین حالت کاری را بررسی کنید.
بودجه PoE با مصرف خود سوئیچ یکی نیست
در مشخصات سوئیچ PoE معمولاً دو مفهوم می‌بینید: توانی که سوئیچ می‌تواند میان پورت‌های PoE توزیع کند و برقی که خود سوئیچ از ورودی می‌گیرد. برای انتخاب UPS یا باتری، ورودی کل سوئیچ در سناریوی واقعی اهمیت دارد؛ برای اطمینان از روشن ماندن دوربین‌ها نیز مجموع نیاز پورت‌ها باید داخل بودجه PoE و محدودیت هر پورت باشد.
یک سوئیچ با بودجه PoE مشخص لزوماً همیشه همان مقدار را مصرف نمی‌کند. تعداد دوربین فعال، کلاس PoE، طول و کیفیت کابل، روشنایی IR و بار پردازشی دوربین نتیجه را تغییر می‌دهند. پس «بودجه PoE» را به‌عنوان سقف توزیع در نظر بگیرید، نه عدد قطعی مصرف شبانه‌روز.
محاسبه UPS و باتری دوربین مداربسته؛ پنج مرحله کاربردی
از دوربین تا ضبط و از شبکه داخلی تا اینترنت، همه تجهیزاتی را که باید هم‌زمان روشن بمانند فهرست کنید.

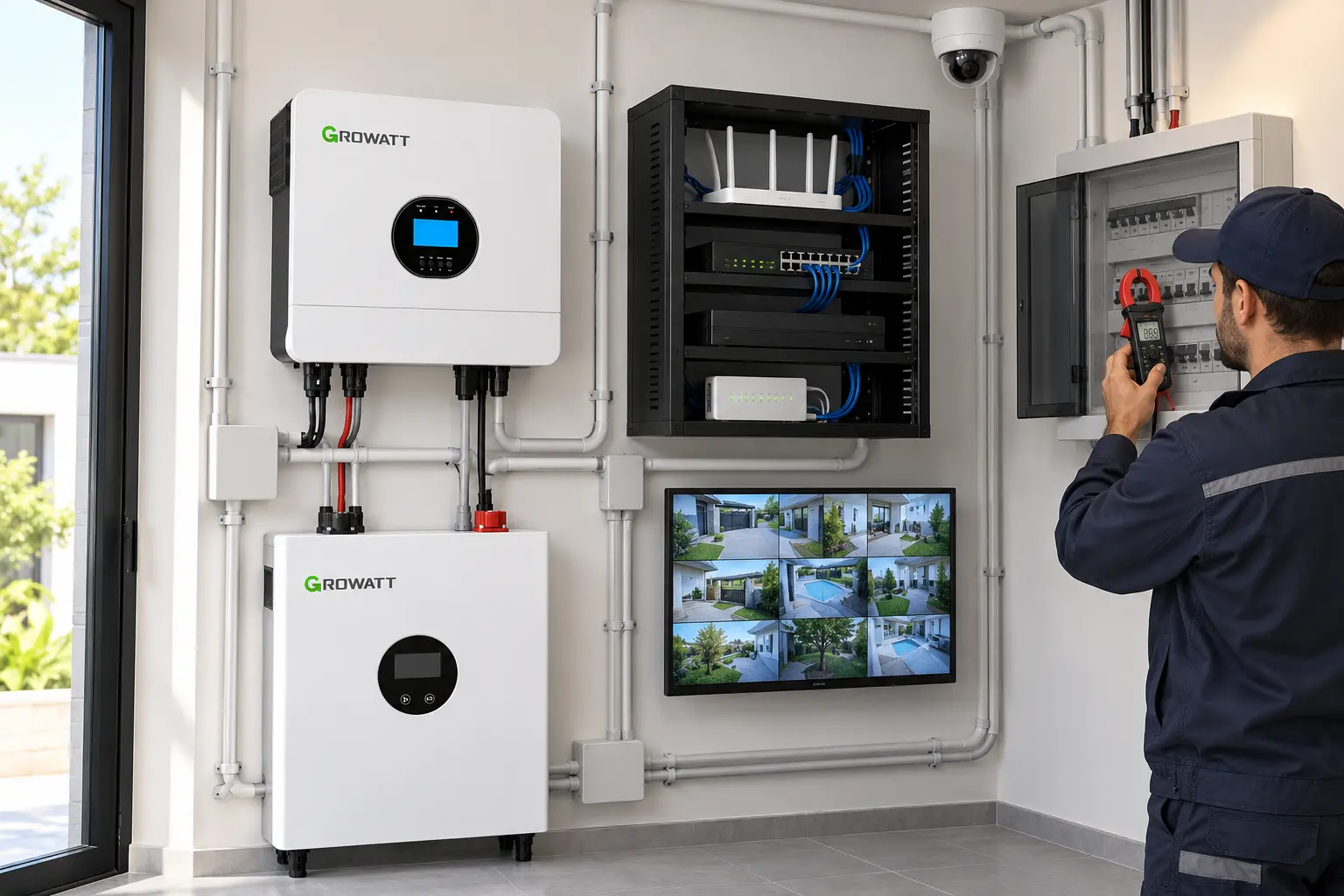

دیتاشیت دوربین، NVR، هارد، سوئیچ، ONT و روتر را بخوانید. اگر مشخصات مبهم است، ورودی کل سامانه را در روز و شب اندازه بگیرید.
توان تجهیزات حیاتی را جمع کنید. مانیتور، کامپیوتر اپراتور و روشنایی اتاق را فقط وقتی اضافه کنید که واقعاً باید در قطعی روشن بمانند.
توان متوسط بر حسب کیلووات را در ساعت موردنیاز ضرب کنید و سپس راندمان، انرژی قابل‌استفاده باتری، دما و حاشیه طراحی را لحاظ کنید.
زمان انتقال اعلام‌شده برای مدل، رفتار NVR و شبکه در قطع و وصل، راه‌اندازی مجدد و ثبت بدون وقفه را با بار واقعی آزمایش کنید.
رابطه تقریبی زمان پشتیبانی:
مثال عددی آموزشی؛ نه پیشنهاد خرید
فرض کنید اندازه‌گیری شبانه نشان دهد هشت دوربین در مجموع ۶۴ وات، خود سوئیچ و تلفات آن ۲۰ وات، NVR و هاردها ۳۵ وات و ONT به‌همراه روتر ۲۵ وات مصرف دارند. بار فرضی کل ۱۴۴ وات یا ۰٫۱۴۴ کیلووات است. اگر انرژی قابل‌استفاده یک باتری در شرایط طراحی ۱٫۲ کیلووات‌ساعت و راندمان فرضی کل مسیر ۸۸٪ باشد:
این نتیجه فقط برای اعداد فرضی مثال است. مدل دوربین، حالت شب، عمر و دمای باتری، بار لحظه‌ای، تنظیمات خاموشی، راندمان در بار کم و افزودن نمایشگر می‌تواند زمان واقعی را تغییر دهد. برای جمع‌زدن اولیه وسایل از محاسبه‌گر برق اضطراری ابزار انرژی استفاده کنید و نتیجه را با اندازه‌گیری شبانه کنترل کنید.
برای دوربین مداربسته UPS آنلاین، لاین‌اینترکتیو، مینی UPS یا سانورتر؟
| راهکار | کاربرد مناسب | نکته تعیین‌کننده | محدودیت رایج |
|---|---|---|---|
| UPS آنلاین دو‌تبدیله | مرکز کنترل، NVR یا شبکه حساس به وقفه | در مسیر عادی، بار از اینورتر تغذیه می‌شود؛ رفتار بای‌پس و مشخصات مدل باید بررسی شود. | هزینه، گرما و زمان پشتیبانی وابسته به بانک باتری و بار است. |
| UPS لاین‌اینترکتیو | سامانه کوچک یا متوسط با تحمل انتقال مشخص | AVR و زمان انتقال مدل را با NVR، سوئیچ و مودم واقعی آزمون کنید. | همه مدل‌ها شکل موج، توان و زمان انتقال یکسان ندارند. |
| مینی UPS یا DC UPS | مودم، ONT، روتر یا چند تجهیز DC کم‌مصرف | ولتاژ، جریان، قطبیت، فیش و نوع PoE باید دقیقاً سازگار باشد. | برای هر NVR یا سوئیچ PoE مناسب نیست و ظرفیت اسمی، زمان ثابت نمی‌سازد. |
| سانورتر و باتری | زمان طولانی‌تر، چند مدار ضروری و امکان توسعه خورشیدی | توان، باتری، تنظیمات و انتقال مدل با سامانه نظارتی تطبیق داده شود. | معادل UPS آنلاین با وقفه صفر فرض نشود. |
اگر فقط ONT و روتر باید روشن بمانند، یک منبع DC سازگار ممکن است ساده‌تر باشد. اگر NVR، سوئیچ PoE، چند دوربین و مدارهای دیگری مانند دزدگیر و روشنایی ایمنی نیز در محدوده‌اند، UPS AC یا سامانه باتری‌محور می‌تواند منطقی‌تر باشد. در پروژه امنیتی حساس، برچسب فناوری کافی نیست؛ مدل دقیق، سیم‌بندی، حفاظت و آزمون قطع واقعی تصمیم نهایی را تعیین می‌کند.
چهار سناریوی واقعی برای انتخاب برق پشتیبان سیستم امنیتی
خانه یا ویلای ۴ تا ۸ دوربینه
دوربین‌ها، دستگاه ضبط، یک هارد، سوئیچ یا آداپتورها، ONT و روتر را حساب کنید. اگر مشاهده محلی لازم نیست، نمایشگر را از مدار اضطراری حذف کنید. اندازه‌گیری در تاریکی برای دیدن اثر IR مهم است.

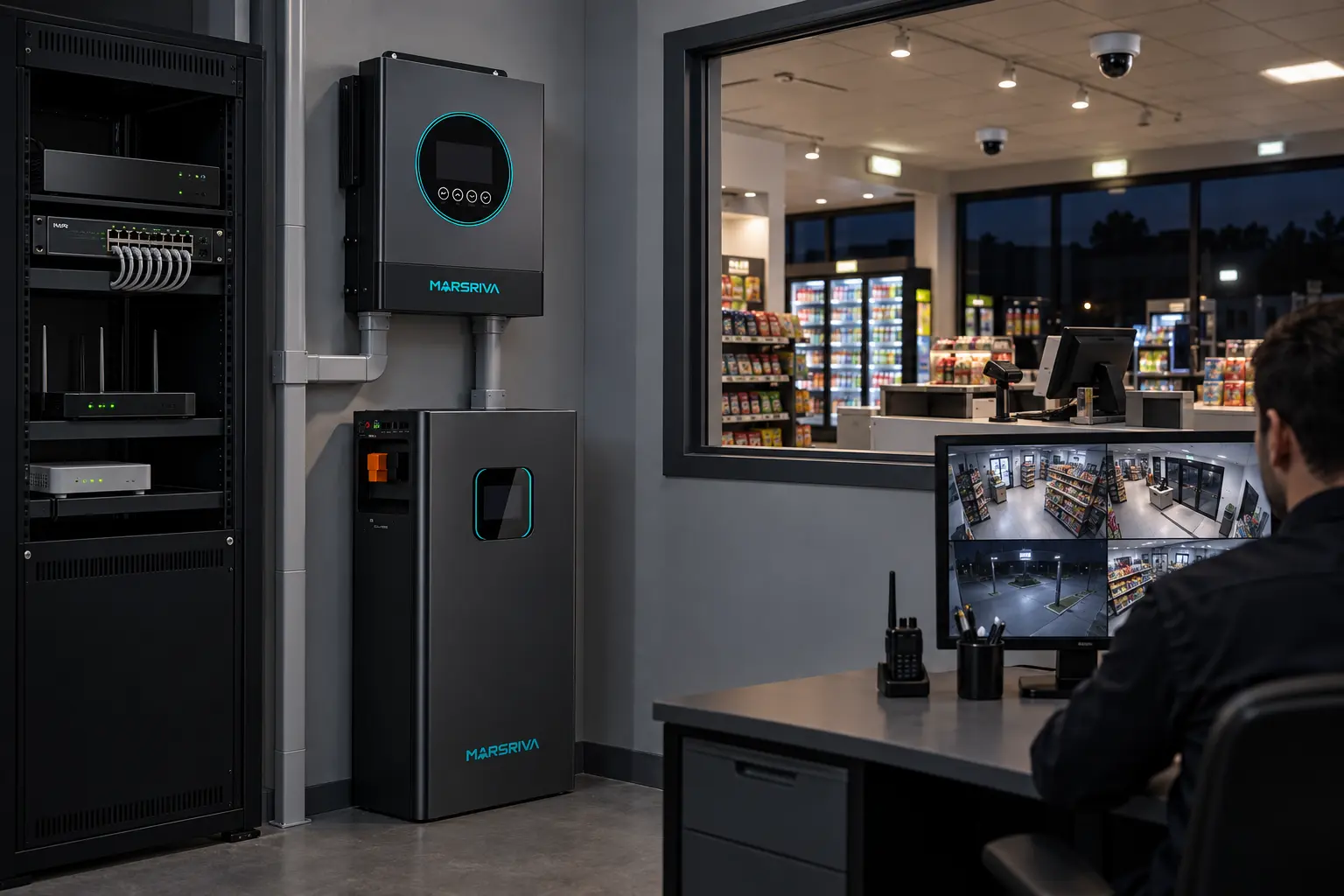

مغازه و دفتر کوچک
دوربین و NVR معمولاً تنها بارهای حیاتی نیستند؛ کارت‌خوان، صندوق، شبکه و چند چراغ کاری نیز باید روشن بمانند. مقاله برق اضطراری مغازه کمک می‌کند کل فرآیند فروش و امنیت را یکجا اولویت‌بندی کنید.
طلافروشی، داروخانه یا مرکز حساس
پیوستگی ثبت، دزدگیر، کنترل دسترسی و ارتباط بیرونی اهمیت بالاتری دارد. در این سناریو ممکن است UPS آنلاین برای رک حساس و سامانه باتری‌محور برای بارهای دیگر به‌صورت معماری لایه‌ای بررسی شود. طراحی باید نقطه خرابی مشترک و مسیر بای‌پس را نیز در نظر بگیرد.

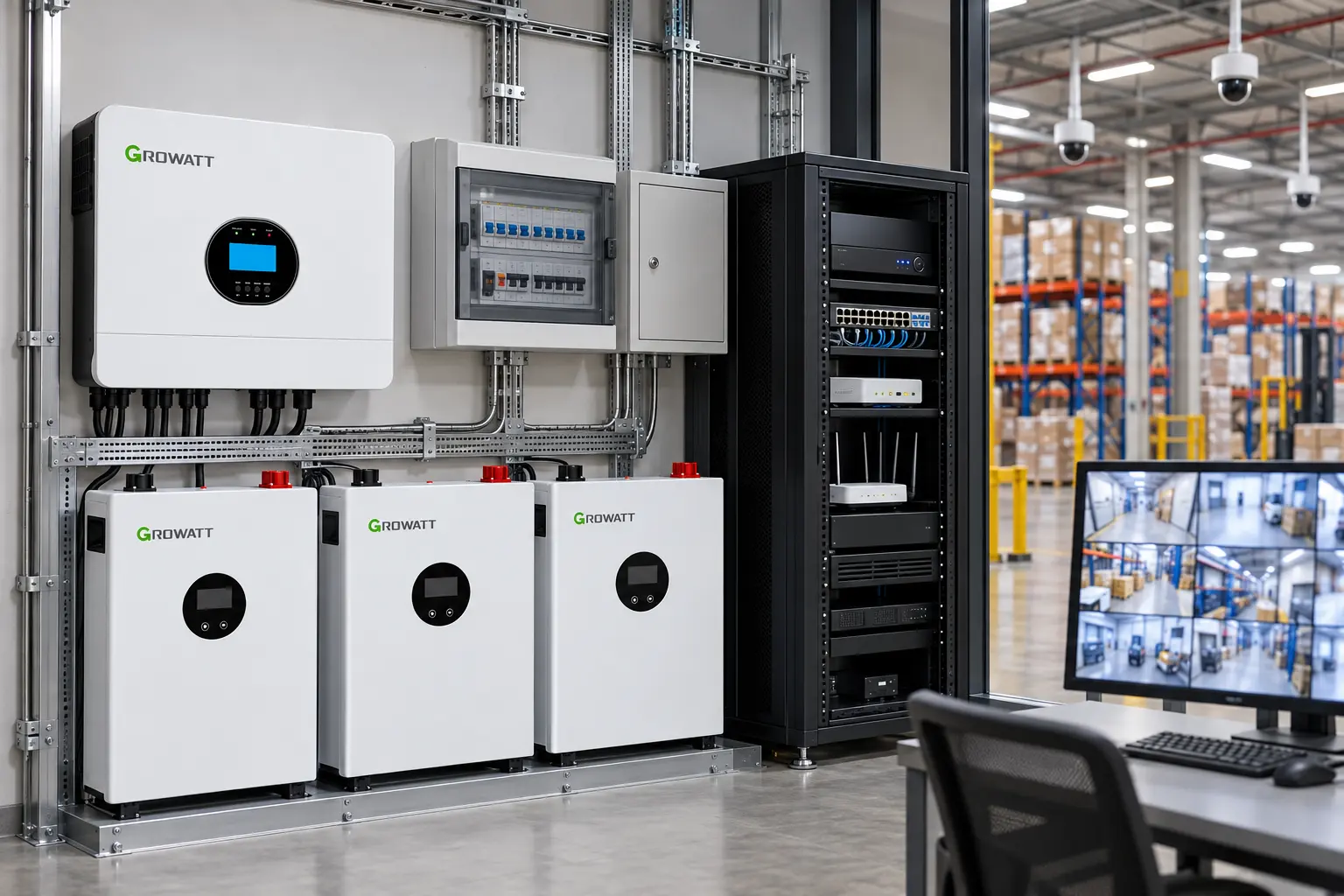

انبار یا مجموعه ۱۶ دوربین به بالا
چند سوئیچ، دوربین PTZ، لینک رادیویی، چند هارد و اتاق نگهبانی می‌توانند مصرف را افزایش دهند. اندازه‌گیری هر رک و هر شاخه، تعیین بارهای اولویت‌دار و امکان توسعه باتری از خرید براساس تعداد دوربین مطمئن‌تر است.
پکیج‌های ابزار انرژی چه زمانی برای سیستم دوربین مناسب‌اند؟
برای یک سامانه نظارتی کوچک، پکیج کامل ۲ کیلووات ممکن است از نظر توان بزرگ‌تر از نیاز باشد؛ اما وقتی دوربین، NVR، شبکه، دزدگیر، صندوق و روشنایی منتخب با هم پشتیبانی می‌شوند یا زمان بیشتری لازم است، بررسی آن معنا پیدا می‌کند. نسخه‌های واقعی ابزار انرژی از سانورتر Growatt SPF 6000 ES Plus یا MARSRIVA MR-SPF6.5K و باتری حدود ۵٫۱۲ یا ۵٫۲۲ کیلووات‌ساعت استفاده می‌کنند؛ انتخاب نسخه و تنظیمات باید با بار و نیاز انتقال پروژه تطبیق داده شود.
برای فروشگاه با بارهای ضروری بیشتر، پکیج حدود ۴ کیلووات با سانورتر MARSRIVA و باتری ۱۰٫۴۴ کیلووات‌ساعت می‌تواند نقطه بررسی باشد. این اعداد ظرفیت بسته‌اند، نه تضمین زمان پشتیبانی دوربین‌ها. «حدود دو ساعت» هدف طراحی پکیج در بار پیشنهادی است؛ سامانه کم‌مصرف نظارتی ممکن است زمان متفاوتی داشته باشد و باید با فرمول و آزمون محاسبه شود.
مشخصات پکیج برق اضطراری ۲ کیلووات و راهنمای پکیج‌های برق اضطراری را ببینید. برای اصول مقایسه تجهیزات نیز راهنمای خرید ابزار انرژی مسیر بعدی است.
۹ اشتباه رایج در برق اضطراری دوربین، NVR و مودم
- انتخاب UPS فقط از روی تعداد دوربین‌ها.
- استفاده از مصرف روز و نادیده‌گرفتن IR، PTZ یا گرم‌کن در شب.
- یکی گرفتن بودجه PoE با مصرف واقعی ورودی سوئیچ.
- فراموش‌کردن NVR، هاردها، ONT، روتر یا لینک رادیویی.
- اضافه‌کردن نمایشگرهای غیرضروری به مدار پشتیبان.
- محاسبه زمان از ظرفیت اسمی باتری بدون انرژی قابل‌استفاده و راندمان.
- استفاده از مینی UPS با ولتاژ، قطبیت، فیش یا PoE ناسازگار.
- فرض اینکه هر UPS یا سانورتر انتقال بدون وقفه دارد.
- تحویل سیستم بدون آزمون قطع واقعی، ثبت خطا و برنامه تست دوره‌ای باتری.
نکات ایمنی و اجرای قابل نگهداری
مدار اضطراری را با حفاظت مناسب، کابل و سطح مقطع صحیح، ارت، تابلو مشخص و جانمایی دارای تهویه اجرا کنید. باتری و تجهیزات توان را داخل رک بسته و داغ شبکه قرار ندهید مگر سازنده صراحتاً آن شرایط را مجاز دانسته باشد. برچسب‌گذاری شاخه‌ها و ثبت نقشه کمک می‌کند تعمیرکار بعدی به‌اشتباه مدار حیاتی را قطع نکند.
جمع‌بندی؛ ابتدا زنجیره امنیت را کامل ببینید
برای انتخاب برق اضطراری دوربین مداربسته، بار شبانه دوربین‌ها، دستگاه ضبط و هاردها، سوئیچ و PoE، مودم یا ONT، روتر و تجهیزات هشدار را با هم بررسی کنید. سپس توان هم‌زمان، زمان هدف، انرژی قابل‌استفاده باتری، راندمان و رفتار انتقال را جداگانه کنترل کنید. محصولی که فقط از نظر وات کافی است، لزوماً زمان یا پیوستگی لازم را تأمین نمی‌کند.
انتخاب درست، از آگاهی شروع می‌شود.
فهرست تجهیزات امنیتی را به یک طراحی قابل آزمون تبدیل کنید
مدل و تعداد دوربین‌ها، NVR یا DVR، تعداد هارد، مشخصات سوئیچ PoE، ONT و روتر، بارهای جانبی و مدت قطعی را آماده کنید. ابزار انرژی می‌تواند ظرفیت باتری، نوع UPS یا سانورتر، تفکیک مدار و مسیر فروش و نصب برق اضطراری را براساس سناریوی واقعی شما بررسی کند.
محاسبه آنلاین توان و باتری درخواست مشاوره طراحی و نصبسؤالات متداول برق اضطراری دوربین مداربسته
برای ۸ دوربین چه UPS یا باتری‌ای لازم است؟
تعداد به‌تنهایی کافی نیست. مصرف حداکثری مدل دوربین در شب، NVR و هاردها، سوئیچ یا آداپتورها، مودم و مدت موردنیاز را جمع کنید؛ سپس توان UPS و انرژی قابل‌استفاده باتری را جداگانه بسنجید.
آیا UPS فقط باید NVR را روشن نگه دارد؟
خیر. اگر دوربین یا سوئیچ PoE خاموش شود، NVR چیزی برای ضبط ندارد. اگر مشاهده از راه دور مهم است، ONT یا مودم و روتر نیز باید روی برق پشتیبان باشند.
چرا مصرف سیستم دوربین در شب بیشتر می‌شود؟
در بسیاری از مدل‌ها روشن‌شدن LED مادون‌قرمز و برخی قابلیت‌های کمکی مصرف را تغییر می‌دهد. مقدار دقیق به مدل وابسته است؛ دیتاشیت و اندازه‌گیری شبانه مبنا هستند.
بودجه PoE سوئیچ همان مصرف برق آن است؟
خیر. بودجه PoE سقف توانی است که سوئیچ میان تجهیزات متصل توزیع می‌کند. مصرف ورودی کل به بار واقعی پورت‌ها، تلفات و مصرف خود سوئیچ بستگی دارد.
آیا مینی UPS مودم برای دوربین و NVR هم مناسب است؟
فقط اگر ولتاژ، جریان، قطبیت، فیش و نوع PoE با همه تجهیزات سازگار باشد و ظرفیت کافی داشته باشد. بسیاری از مینی UPSها برای NVR یا سوئیچ‌های بزرگ طراحی نشده‌اند.
UPS آنلاین بهتر است یا سانورتر؟
برای بار بسیار حساس به وقفه، UPS آنلاین مناسب می‌تواند مزیت داشته باشد. برای زمان طولانی‌تر، چند مدار و توسعه باتری یا خورشیدی، سانورتر ممکن است منطقی‌تر باشد. انتخاب نهایی به مدل، زمان انتقال، توان و معماری پروژه وابسته است.
باتری ۵ کیلووات‌ساعت چند ساعت سیستم دوربین را روشن می‌کند؟
عدد ثابتی ندارد. زمان تقریبی از انرژی قابل‌استفاده باتری ضربدر راندمان سیستم، تقسیم بر مصرف متوسط به دست می‌آید و باید با وضعیت شب، دما، تنظیمات و آزمون واقعی کنترل شود.
آیا مانیتور هم باید روی برق اضطراری باشد؟
اگر فقط ادامه ضبط مهم است، معمولاً می‌توان نمایشگر غیرضروری را حذف کرد. در اتاق نگهبانی یا مرکز کنترل، مانیتور می‌تواند بار حیاتی باشد و باید در محاسبه وارد شود.
